用如图甲所示的电路测量定值电阻Rx的阻值,测量数据记录如下表:
实验次数 | 1 | 2 | 3 |
电压U/V | 1.5 | 2.0 | 2.5 |
电流I/A | 0.16 | 0.24 | |
电阻R/Ω | 9.4 | 10.4 |
(1)第2次测量时,电流表示数如图乙所示,为 A,对应的电阻值为 Ω。
(2)根据三次实验数据可得定值电阻Rx= Ω(结果保留一位小数)。
(3)实验时,闭合开关,发现电流表和电压表指针都不偏转。用一根导线在图甲中先后连接接线柱B与C、C与D时,电压表和电流表示数都为0,连接接线柱D与E时,电压表和电流表指针明显偏转,则电路的故障是
(4)如果没有电压表,电源电压未知,可以用最大阻值为R的滑动变阻器,和如图丙所示电路,来测量电阻Rx的阻值。闭合开关后,滑动变阻器滑片在最左端时,电流表示数为I1;滑动变阻器滑片在最右端时,电流表示数为I2,则电阻Rx= 。(用相关物理量的符号表示)

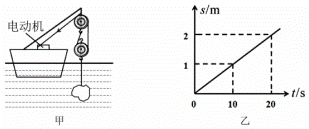

如图甲所示,用电动机和滑轮组把密度为3×103kg/m3,体积为1m3的矿石,从水底匀速整个打捞起来,g取10N/kg,水的密度为1×103kg/m3.求:
(1)矿石的重力;
(2)矿石浸没在水中受到的浮力;
(3)矿石露出水面前,电动机对绳子拉力的功率为2.5kW,矿石上升过程中的s﹣t图象如图乙所示,求滑轮组的机械效率;
(4)如果不计绳重及绳子与滑轮间的摩擦,矿石露出水面后与露出水面前相比,滑轮组机械效率会如何改变?为什么?
小益家的豆浆机铭牌和简化电路如图所示。豆浆机工作时加热器先加热,待水温达到64℃时温控开关闭合,电动机开始打磨且加热器继续加热,直到产出豆浆成品,电源开关自动断开。小益用初温20℃,质量lkg的水和少量豆子制作豆浆,设电源电压为220V恒定不变,不计导线的电阻。求:
豆浆机铭牌 | |
最大容积 | 2L |
额定频率 | 50Hz |
额定电压 | 220V |
加热器功率 | 880W |
电动机功率 | 120W |
(1)从物理学的角度解释热气腾腾的豆浆散发出香味的原因:
(2)加热器单独工作时电路中的电流;
(3)质量为1kg的水从20℃加热到64℃需要吸收的热量[c水=4.2×103J/(kg•℃)];
(4)本次制作豆浆共计用了9min的时间。如果在温控开关闭合前加热器产生的热量70%被水吸收,且不计豆子吸收的热量。求本次制作豆浆共消耗的电能。
