小明同学用如图所示电路测量小灯泡的电功率,实验中电源电压保持不变,小灯泡的额定电压是2.5V。

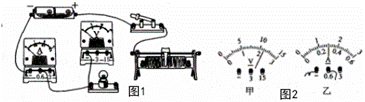

(1)请用笔画线代替导线,将图1中的实物电路连接完整,要求滑动变阻器滑片向右滑时电流表示数变大。
(2)连接电路时,开关应 。
(3)正确连接好电路,闭合开关,发现小灯泡不亮,电流表有示数,电压表无示数。经检查,电压表完好,则故障可能是小灯泡 。
(4)排除故障后,在实验中,小明观察到电压表的示数如图2甲所示,此时小灯泡的电压是 V;为了测出小灯泡的额定功率,小明应向 调节滑动变阻器的滑片。
(5)当电压表示数为2.5V时。电流表的示数如图2乙所示,则小灯泡的额定功率是 W。
在某次探究实验中,需要测出实验所用盐水的密度,小玲、小亮分别进行了如下实验:
(1)小玲在使用天平时,先将天平放在水平台上,发现天平的游码未归零,但指针却指在分度盘的中央,他应该先将游码调到 处,再将平衡螺母向 (选填“左”或“右”)调节,天平横梁才能在水平位置平衡。
(2)小玲的实验过程如下:
①用已调节好的天平测出空烧杯的质量为20g;
②再往烧杯中倒入适量的盐水,天平平衡时,砝码的质量和游码的位置如图甲所示,则烧杯与盐水的总质量为 g;
③把烧杯中的盐水倒入量筒中,如图乙所示,盐水的体积为 mL,盐水的密度为 kg/m3;
④这样测出的盐水密度会 (选填“偏大”或“偏小”)。
(3)小玲在完成了一次测量后,又分别量取不同体积的该种盐水进行多次实验。与小玲在此实验中多次测量目的相同的是 (选填序号);
A.“伏安法”测电阻实验; B.探究杠杆的平衡条件实验; C.探究电流与电阻关系实验。
(4)小亮用弹簧测力计、小石块、细线、烧杯和水也能测出盐水的密度,请你和小亮一起完成以下实验设计:
①把小石块挂在弹簧测力计挂钩上,在空气中测出石块的重力G;
②把小石块浸没在水中,记下弹簧测力计的示数F1;
③ ;
④盐水密度ρ盐水= (用测得的物理量和ρ水表示)。
利用燃烧酒精给水加热,使质量为2kg的水温度升高30℃.c水=4.2×103J/(kg•℃),q酒精=3.0×107J/kg。
(1)求水吸收的热量是多少J?
(2)若完全燃烧酒精产生的热量全部被水吸收,则需要完全燃烧多少kg的酒精?
如图甲所示电路,电源电压不变,小灯泡L上标有“3.6V 0.3A”字样,其I﹣U图象如图乙所示。当闭合S1、断开S2,滑片移到某点a时,R0两端电压为10V,电流表示数为Ia,变阻器消耗的功率为Pa;当闭合S2、断开S1,滑片移到某点b时,小灯泡正常发光,电流表示数为Ib.变阻器消耗的功率为Pb.已知Pa:Pb=25:27,Ia:Ib=5:3.求:
(1)小灯泡正常发光时的电阻是多少?
(2)当闭合S2、断开S1,移动滑片使电流表示数为0.1A,通电1min电流通过小灯泡所做的功是多少?
(3)电源电压是多少?
如图甲所示,柱形薄壁容器的底面积为500cm2,内装深度大于10cm的某种液体。物体C是一个体积为1000cm3的均匀正方体,质量为600g,在液体中静止时,有体积露出液面。另有A、B两个实心长方体,其中A的重力为2N;B的重力为5.4N,体积为200cm3,底面积为50cm2.(g=10N/kg)求:
(1)物体C受到的重力是多少?
(2)液体的密度是多少?
(3)把A单独放在物体C上表面中心位置,物体C静止时如图乙所示。放置物体A前后,容器底受到液体压强的变化量是多少?(此过程中液体没有溢出)
(4)把B单独放在物体C上表面中心位置,当物体C静止时,物体B对物体C的压强是多少?
