难度：
使用次数：184
入库时间：2020-09-25某电子玩具表面有a、b两个插孔，若把电压表正确接上插孔，示数为3V；若把电流表正确接上插孔，示数为0.3A．下列正确反映玩具内部连接情况的电路图是（ ）
A B
C D
-
难度：
使用次数：183
入库时间：2020-09-25
如图甲，购物车的水平篮底中间放有一箱牛奶，牛奶和车一起水平向右做匀速直线运动。请画出这箱牛奶的受力示意图（不计空气阻力）。
-
难度：
使用次数：177
入库时间：2020-09-25
为了探究“外形相同的电磁铁磁性的强弱跟线圈匝数的关系”，某同学设计了如图所示的电路。要求滑动变阻器的滑片P向A端移动时，电路中的电流增大。请在图中用笔画线代替导线，将电路连接完整。
-
难度：
使用次数：127
入库时间：2020-09-25
小明爱动手爱思考。下面是他做的一些实验：
（1）在探究“平面镜成像时像与物的关系”的实验中，小明选择两根相向的蜡烛A和B，在竖直玻璃板前放置蜡烛A并点燃，他可以看到蜡烛A在玻璃板后的像，再将蜡烛B放在玻璃板后并移动，直到看上去 完全重合（如图所示），这是为了比较像与物的大小关系，所运用的实验方法是 （选填“控制变量法”或“等效替代法”）。
（2）小明想测量鹅卵石的密度，操作如下：
①把天平放在水平桌面上，将游码移至标尺的零刻度线处，发现指针偏向分度盘中线右侧，他把平衡螺母向 调（选填“左”或“右”），直至横梁平衡；
②先用调节好的天平测量鹅卵石的质量（如图所示），鹅卵石的质量为 g；再往烧杯中加适量的水，用天平测出烧杯和水的总质量为141.4g；然后用细线将鹅卵石系住，缓慢地放入水中直至浸没，并在烧杯上标记水面位置；接着取出鹅卵石，往烧杯中加水，直到水面再次到达标记处，最后用天平测出此时烧杯和水的总质量为192.4g；
③算出鹅卵石的密度为 kg/m3；用这种方法测出的鹅卵石密度比真实值 。（选填“偏大”或“偏小”）。
-
难度：
使用次数：186
入库时间：2020-09-25
学习电学知识后，小明做了一系列相关实验来巩固学习成果。
（1）“探究并联电路的电流规律”的实验。

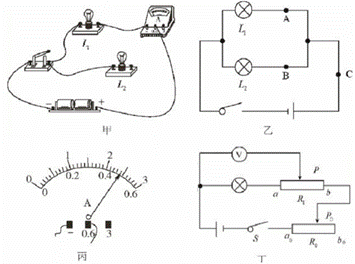

①连接如图甲所示电路时，还剩一根导线没连接，请你用笔画线代替导线，将电路实物图补充完整，要求电流表测L1的电流；
②小明分别测量图乙中A、B、C三点的电流，数据如下：
A点电流IA/A
B点电流IB/A
C点电流IC/A
灯泡L1、L2并联
0.2
0.3
图丙是电流表在C点时的示数，则IC为 A；
③接下来他选用规格 （选填“相同”或“不同”）的小灯泡，再次测量各点电流，这样操作的目的是 。
（2）“测小灯泡额定功率”的实验
小明想测量额定电压为U额的小灯泡的额定功率，却发现电流表损坏了，他又找来一个滑动变阻器R1（最大阻值为R1），设计了如图丁所示的电路，连接电路进行实验。
①小明移动滑片P0到b0端，闭合开关S，接下来操作步骤的合理顺序是 （用字母表示）。
A．移动滑片P到a端；
B．保持滑片P0位置不动；
C．调节滑片P0使电压表的示数为U额；
D．移动滑片P到b端，记录此时电压表的示数为U；
②小灯泡的额定功率P额＝ （请用题中符号U额、U、R1表示）。
