难度：
使用次数：188
入库时间：2020-09-19如图所示，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，R1＝20Ω，滑动变阻器R2的规格为“100Ω 1A”。
（1）闭合开关S1，断开开关S2、S3，电流表示数为0.4A，求电源电压；
（2）闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，电压表的示数为4V，求R3的阻值；
（3）闭合开关S1、S2和S3，在不损坏电流表、电压表的情况下，求滑动变阻器R2的阻值取值范围。
-
难度：
使用次数：181
入库时间：2020-09-19
空气质量指数是环境监测的重要指标，下表的空气质量等级是按照空气质量指数A划分的。某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图。已知电源电压U＝18V，电压表量程为0～15V，定值电阻R0的阻值为100Ω，气敏电阻阻值R与A的关系为R＝
×103Ω空气质量指数A
0〜50
51〜100
101〜150
151〜200
201〜300
＞300
空气质量等级
优
良
轻度污染
中度污染
重度污染
严重污染
（1）通过计算，判断电压表示数为10V时对应的空气质量等级。
（2）更换定值电阻R0可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A＝400，则更换后的定值电阻R′0的阻值应为多大？
-
难度：
使用次数：127
入库时间：2020-09-19

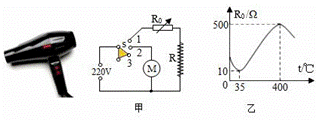

甜甜要制作一个电动航模，需要电动机作为动力源，她找来电吹风，研究了电吹风的工作原理。如图甲，电吹风工作时，可以分别吹出热风和冷风，为了防止温度过高，用一个PTC电阻R0与电阻为50Ω的电热丝R串联，R0的阻值随温度的变化如图乙所示，请回答下列问题：
（1）PTC电阻是由 半导体 材料制成的；电动机的工作原理是 通电导体在磁场中受到力的作用 。
（2）电吹风吹热风时，求电热丝的最大发热功率。
（3）电吹风吹冷风时，通过电动机的电流为1A，工作20s，电动机的机械效率为90%，求电动机线圈电阻。（不计机械摩擦损耗的能量）
-
难度：
使用次数：180
入库时间：2020-09-19
如图所示电路，电源电压为5V不变，定值电阻R0阻值为5Ω，滑动变阻器R上标有“20Ω 1A”字样，灯L标有“3V 1.2W”，电压表量程为0～3V．（不考虑灯丝电阻的变化，且保证各元件均安全）求：
（1）当S1闭合、S2接b，灯泡正常发光时，滑动变阻器接入电路的阻值是多少？
（2）保持滑动变阻器滑片位置不动，当S1闭合、S2接a时，R0的电功率是多少？
（3）当S1闭合、S2接a时，R0的最小电功率是多少？
-
难度：
使用次数：106
入库时间：2020-09-19
如图所示，某品牌智能电火锅的铭牌，（不计温度对电阻的影响）。求：
（1）该电火锅锅正常加热30分钟时所消耗的电能为多少kW•h？
（2）某天用电高峰期，只使用电火锅加热10min，家用电能表（1200r/kW．h）的转盘转了200转，此时电火锅的实际功率是多少？
（3）如图乙所示是电火锅的简化电路图，其中R1、R2均为发热电阻，S2为加热保温自动切换开关，求R2的电阻是多少？
XX牌智能电火锅
型号
ZDF﹣215
额定电压
220V
加热功率
1210W
保温功率
484W
频率
50Hz
