如图所示是某校科技小组的四位同学设计的天然气泄露检测电路,其中R为气敏电阻,它的阻值随天然气浓度变化曲线如图所示,R0为定值电阻,电源两端的电压恒定不变。电路设计要求当天然气浓度增大时,电路中电表示数增大。图中电路图符合设计要求的是( )
A. B.
C. D.
如图所示,将一个普通的乒乓球轻轻放入漏斗中,用电吹风从细管吹向漏斗的大口,以下分析正确的是( )
A.球不会被向上吹起,因为其下方气体流速大,压强大
B.球不会被向上吹起,因为其下方气体流速大,压强小
C.球会被向上吹起,因为其下方气体流速大,压强大
D.球会被向上吹起,因为其下方气体流速大,压强小
在如图所示的电路中,电源电压不变,闭合开关S,电路正常工作,过一会儿,灯L突然变亮,电流表、电压表示数都变大。该电路中可能出现的故障是( )
A.电阻R短路 B.电阻R断路 C.灯L短路 D.灯L断路

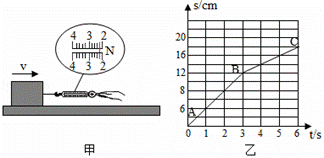

如图甲所示,用弹簧测力计水平拉一木块,使它在水平长木板上做匀速直线运动,图乙是它运动的路程随时间变化的两段图象,下列说法正确的是( )
A.图甲中木块受到的拉力为3.8N
B.木块在AB段和BC段受到的滑动摩擦力之比为1:2
C.AB段和BC段拉力做功的功率之比为2:1
D.AB段和BC段木块的速度之比为1:2
如图所示电路,电源电压保持不变,闭合开关S,缓慢移动滑动变阻器的滑片P,电流表A1的示数逐渐变小,这一过程中( )
A.滑片P是向b端移动的
B.电流表A的示数逐渐变小
C.电压表V的示数逐渐变小
D.电路的总功率变大
