请用笔画线代替导线完成图中串联电路的连接。并用箭头标出闭合开关后导线a中的电流方向。
探究光的反射规律的实验装置如图,平面镜M的上方竖直放置一块附有量角器的白色光屏,它由可以绕ON折转的E、F两块板组成。
(1)让一束光沿着E板射到镜面的O点,由于光在E板发生 (选填“镜面”或“漫”)反射,从光屏前不同方向都可以看到E板上光线AO的径迹。
(2)转动F板,当它与E板共面时,F板上可找到反射光找OB,它与入射光线AO分别位于 两侧,这时将F板向前或后折。在F板上 (选填“能”或“不能”)看到反射光线OB,说明反射光线、入射光线与法线在同一平面内
(3)下表记录了光做以不同角度入射时对应的反射角。
入射角 | 30° | 45° | 60° |
反射角 | 30° | 45° | 60° |
分析表中数据可得:反射角 入射角(填写这两个角的大小关系)。若一束光以70°的入射角射到镜面上,则对应的反射角为 度。

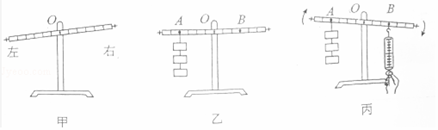

小杰用实验探究杠杆的平衡条件。所用杠杆刻度均匀,各钩码相同。
(1)静止于支架上的杠杆如图甲示,应将杠杆右侧的螺母向 {选填“左”或“右”)调节,使杠杆处于水平平衡状态,这样做的目的是为了便于测量 (选填“力”成“力臂”)。杠杆平衡后,在实验过程中, (选填“可以”或“不可以”)再调节螺母。
(2)在杠杆两边分别挂上数量不同的钩码,改变钩码数量和位置,使杠杆处于水平平衡状态,记录教据,总结可得杠杆的平衡条件为:动力×动力臂=阻力×阻力臂。
(3)根据结论可知,要使杠杆呈图乙中的水平平衡状态,应在B点挂 个钩码;改用弹簧测力计替换B点的钩码,始终竖直向下拉杠杆,使杠杆从水平位置缓慢转过一个小角度(图丙),此过程中弹簧测力计拉力的力臂 ,拉力的大小 (后两空选填“变大”、“变小”或“不变”)。

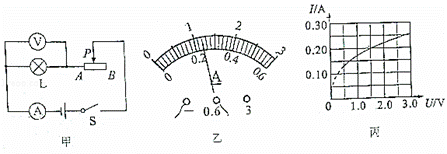

小杰利用图甲的电路测量小灯泡的电功率,小灯泡的额定电压为2.5V。
(1)连接电路时,应该保持开关 (选填“闭合”或“断开”)。滑动变阻器的滑片置于 (选填“A”或“B”)
(2)闭合开关,调节滑动变阻器,使小灯泡两端电压为2.5V,此时电流表示数如图乙。则小灯泡中的电流为 A.小灯泡的额定功率为 W。
(3)调节滑动变阻器,记录多组电压、电流数据,计算小灯泡对应功率,完成实验。
(4)图丙是小杰作出的小灯泡I﹣U图象。老师鼓励他结合图甲思考以下问题。
①在滑动变阻器滑片向A端移动过程中,电流表示数 ,小灯泡的电阻 (以上两空选填“变大”、“变小”或“不变”):小灯泡的电阻与其温度 (选续“有”或“无”)关:当温度为0℃时,小灯泡的电阻 (选填“小于”“等于”或“大于”)零。

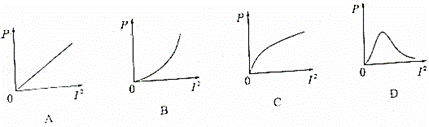

②关于小灯泡的功率P与通过其电流的平方I2的关系。如图所示的图象中最合理的是 。
柳州在创建全国文明城市的工作中,使用如图的炮雾车对街道进行除尘。已知重为4.8×104N的炮雾车在大小为6.0×103N的牵引力作用下,沿某平直道路匀速行驶50s。通过的路程为100m,忽略其质量变化,车轮与路面总接触面积为0.12m2.求:
(1)该过程牵引力做的功;
(2)该过程牵引力做功的功率;
(3)炮雾车对路面的压强。
