在“比较质量相等的不同燃料燃烧时放出的热量”实验中,小林选用碎纸片和酒精为燃料进行了实验。
(1)小林将天平放在水平桌面上并将游码归零后,若指针静止时位置如图1所示,则他应将平衡螺母向________端调节;图2是正确测量所用碎纸片质量时的场景,此时游码所处位置如图3所示,则他还应称量________g的酒精;
(2)小林组装的实验装置如图4所示,他在器材安装中的一处错误是________;
(3)本实验中,燃料完全燃烧放出热量的多少是通过 温度计的示数变化 来反映的。
(4)正确组装实验装置后,小林用(1)中所称量的碎纸片和酒精分别进行实验,正确采集的数据如表所示,根据实验数据,小林却得出了与事实相反的实验结论:质量相同的碎纸片和酒精完全燃烧后,碎纸片放出的热量较多。你认为他在实验中最有可能遗漏的操作是________。
温度 燃料 | 加热前的水温/℃ | 燃料燃尽时的水温/℃ | 水温的变化/℃ |
酒精 | 20 | 65 | 45 |
碎纸片 | 20 | 80 | 60 |
在“探究并联电路中的电流关系”实验中
(1)小明想测量干路电流,连接的电路如图甲所示,检查电路发现只有一根导线接错了,请在这根导线上打上“×”,并改正。
(2)连接正确的电路后,闭合开关,电流表的示数为0.46A,请在图乙中画出指针的位置(O为指针转轴)。
(3)小明换用不同规格的灯泡,多次改变电表位置,将测量数据记录在下表中。
实验次数 | 支路电流I1/A | 支路电流I2/A | 干路电流I总/A |
1 | 0.30 | 0.16 | 0.46 |
2 | 0.20 | 0.20 | 0.40 |
3 | 0.24 | 0.34 | 0.58 |
分析数据得出结论:在并联电路中,________。
(4)第1次实验发现,灯泡L1比L2亮,则灯泡L1的电阻________灯泡L2的电阻;若两灯泡灯丝长度相同,________的灯丝更细。
在“探究影响电阻大小的因素”的实验中,某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证。实验中使用4根电阻丝,其规格、材料如表所示。
编号 | 材料 | 长度/m | 横截面积/mm2 | 电流大小/A |
A | 锰铜合金 | 0.5 | 0.8 | 0.40 |
B | 镍铬合金 | 0.5 | 0.8 | 0.32 |
C | 镍铬合金 | 0.5 | 0.4 | 0.16 |
D | 镍铬合金 | 1.0 | 0.4 | 0.08 |
(1)实验中通过观察________来比较电阻的大小,此过程用到的研究方法是________。
(2)分别将C、D两根合金丝接入电路,可初步探究出的结论是________。
(3)分别将________(填编号)两根合金丝接入电路,可初步探究出的结论是:导体的材料、长度相同时,横截面积越小,电阻越大。

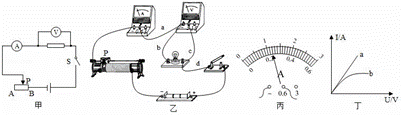

在“探究电流与电压的关系”的实验中,小明设计了如图甲所示的电路图。
(1)小明探究通过定值电阻的电流与其两端电压的关系。①在连接实验电路时,开关应________;
②实验过程中,小明调节滑动变阻器使电压表的示数为1V,记录此时电流表的示数;接着他向________(选填“A”或“B”)端移动滑动变阻器的滑片,使电压表的示数增大为2V,记录此时电流表的示数;继续移动滑动变阻器的滑片,使电压表的示数为3V,记录此时电流表的示数。小明分析所测数据,得出结论:在电阻一定时,通过导体的电流与导体两端的电压成正比:
③此实验中多次测量的目的与下面的________(选填“A”或“B”)实验中多次测量的目的相同。
A.探究串联电路的电压规律
B.测量定值电阻的阻值
(2)如图乙所示,小明将定值电阻换成额定电压为2.5V的小灯泡,探究通过小灯泡的电流与其两端电压的关系。
①小明闭合开关,移动滑动变阻器的滑片,发现小灯泡发光,但是电压表的示数始终为0V.经检查后发现是电路中一根导线断路,则发生断路的导线是a、b、c、d中的________(填字母);
②更换导线后,小明完成了三次实验测量,并把数据填写在表格中。其中第一次测量时,电流表的示数如图丙所示,此时的电流为________A;
次数 | 电压U/V | 电流I/A |
1 | 1.5 | |
2 | 2.0 | 0.28 |
3 | 2.5 | 0.30 |
③又进行了几次实验后,小明根据实验测得的数据,绘制出小灯泡的I﹣U图象应与图丁中图象________(选填“a”或“b”)相似。
在“测量小灯泡的额定功率”实验中,提供如下实验器材:电源(输出电压恒为6V)、小灯泡(额定电压2.5V电阻约为10Ω)、滑动变阻器(50Ω 1A)、电压表(量程0~3V,0~15V)、电流表(量程0~0.6A,0~3A)、开关、导线若干。
(1)请用笔画线代替导线在图甲中完成实物电路的连接;
(2)正确连接后闭合开关,发现小灯泡不发光,电压表和电流表均无示数。小宁利用另一只完好的电压表进行检测,把电压表分别接在A、E之间和A、F之间,电压表均有示数;接在C、F之间,电压表无示数。如果电路连接完好,只有一个元件有故障,该故障是________(选填“小灯泡断路”“、“小灯泡短路”或“滑动变阻器断路”);
(3)排除故障后,小宁看到电压表示数为2V,此时小灯泡的功率________(选填“大于、“小于”或“等于”)额定功率,要使灯泡L正常发光,滑动变阻器的滑片P应向________(选填“A”或“B”)端移动,当灯正常发光时,电流表示数如图乙所示,则小灯泡的额定功率是________W。
(4)测出小灯泡额定功率后,该同学又把灯泡两端的电压调为额定电压的0.6倍,发现测得的实际功率并不等于其额定功率的0.36倍,请你帮他分析出现这种现象的主要原因是________;
(5)把上面电路中的小灯泡换成定值电阻,用这一电路还可以完成的实验有________(写出一个即可)。
