难度：
使用次数：181
入库时间：2020-09-11小倩同学在探究“电流与电压关系”的实验中，选用器材有：学生电源(电压恒为4.5V)电流表、电压表、定值电阻R，导线若干和标有“50Ω、0.5A”字样滑动变阻器
。(1)用笔画线代替导线，将图甲中的电路连接完整_________；(要求：滑片P向D端移动时，电路中的电流变大，且导线不能交叉。)
(2)连接电路时，开关必须_________(选填“断开”或“闭合”)。在电路连接完整后，闭合开关S前应将滑动变阻器的滑片P移到________(选填“A”或“B”)端；
(3)闭合开关S后，移动滑片P时发现电压表无示数，电流表有示数且不断变化，则电路故障可能是定值电阻R发生了_________(选填“断路”或“短路”)；
(4)排除故障后闭合开关S，移动滑片P，当电流表的示数为0.28A时，电压表指针位置如图乙所示，则定值电阻R的阻值为_________Ω。多次改变滑动变阻器滑片P的位置，记录的实验数据如下：
实验次数
1
2
3
4
电压U/V
1.0
1.4
2.0
2.4
电流I/A
0.10
0.14
0.20
0.24
根据实验数据分析，可初步得出结论：在电阻一定的情况下，通过导体的电流与这段导体的两端的电压成_________比；
(5)在实验过程中，滑动变阻器R接入电路的阻值不得小于_________Ω。
-
难度：
使用次数：114
入库时间：2020-09-11
小铭在学校期间，使用一种医用免洗洗手液对手部进行消毒过程中，闻到了浓浓的酒精味，看到该液体的流动性较差。查看了瓶身上的说明后，确定，这种洗手液的主要成分为75％的酒精。于是小铭所在的兴趣小组对这种洗手液的密度进行了测量。
(1)实验前，将托盘天平放在_________工作台上，游码移到标尺的零刻度线处，指针静止在如图甲所示的位置，此时应将右端的平衡螺母向_______________(选填“左”或“右”)调节，使天平平衡；
(2)将盛有适量洗手液的烧杯放在天平的左盘，天平重新平衡时，右盘所加砝码及游码位置如图乙所示，烧杯和洗手液的总质量为_______g；将烧杯中的部分洗手液倒入量筒，测得烧杯和剩余洗手液的总质量为42.4g；经过一段时间后，观察到量筒内的液面如图丙所示，则量筒内洗手液的体积为_______ml，这种洗手液的密度为_______g/cm3；
(3)小铭对洗手液的密度测量结果有疑惑，回到家后利用电子秤、烧杯、细线和一个实心铝块等器材，再次对这种洗手液的密度进行测量。具体做法如下：
①

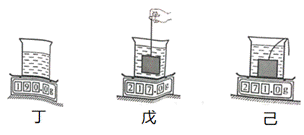

烧杯中倒入适量洗手液放置在电子秤上(如图丁)；②将系好细线的铝块缓缓浸没到洗手液中保持静止(如图戊)，洗手液未溢出；
③将铝块缓慢沉底后松开细线(如图己)。则这次测得洗手液的密度为_____g/cm3，对前后两次实验进行分析，发现在______(选填“学校”或“家”)所测洗手液密度的结果更接近真实值，造成另一次密度测量结果与真实值的差异较大的原因可能是______________________________________________(已知铝块的密度为2.7g/cm3，不计细线质量，细线和正方体均不吸收洗手液)。
-
难度：
使用次数：163
入库时间：2020-09-11
如图所示，电源电压不变，定值电阻R1阻值为10Ω，定值电阻R2阻值为20Ω，当开关S闭合后，电流表为0.2A。求：
(1)R1两端的电压；
(2)在10s内，电流通过R2做的电功。
-
难度：
使用次数：131
入库时间：2020-09-11
如图所示，底面积为200cm2、重为10N的薄壁柱型容器，放在水平桌面上，把边长为10cm的实心正方体A(不吸水)用细线悬挂固定在容器正上方静止时，正方体A有
的体积和浸入水中，此时容器内水深12cm，已知正方体A的密度ρ=3.0g/cm3。求：(1)水对容器底部的压强；
(2)正方体A受到的浮力大小；
(3)解开细线，将正方体A缓缓放入水中，待正方体A静止后(容器中的水未溢出)，容器对桌面的压强。
-
难度：
使用次数：190
入库时间：2020-09-11
小明家用电火锅烹饪烤肉，肉烤熟后立即将电火锅调至“低温档”，一段时间后锅内热油仍向外飞溅，容易烫伤家人。小明断开电源，看到电火锅铭牌的主要参数如图甲所示；打开底盖，发现其工作电路原理如图乙所示，R1、R2为阻值未知的电热丝。为了对烤熟的食物保温，同时避免锅内热油向外飞溅，小明对电火锅的工作电路进行了改进，可以分别实现“高温档”“低温档”或“保温档”功能，改进后的电路原理如图丙所示。求：
(1)电火锅使用“高温档”正常工作时电路中的电流；
(2)在图丙中，当S闭合，S1断开，S2接b，电火锅处于“保温档”，该状态下电火锅正常工作时消耗的电功率；
(3)用电高峰时电路的实际电压降为198V，向锅内装2kg温度为25℃的水，用“高温档”连续工作100s，水温升高到35℃，这时电火锅的加热效率ƞ是多少？(已知水的比热容
，电热丝的电阻不随温度变化，水吸收的热量跟电火锅消耗的电能的比值叫做加热效率。)
