难度：
使用次数：125
入库时间：2020-09-10如图所示，电源电压为6V，R为“30Ω 0.25A”滑动变阻器，R1为“10Ω 0.3A”电阻，R2为“20Ω 0.4A”电阻，电压表量程为0~3V。①闭合S1和S2，断开S3时，调节R，使其接入电路的阻值为10Ω，此时电路消耗的电功率为____W；②断开S1，闭合S2、S3，调节R，使电压表的示数为1V，则R接入电路的阻值为___Ω；③闭合所有开关，在保证电路安全的前提下，电阻R2消耗的电功率范围为____｡
-
难度：
使用次数：120
入库时间：2020-09-10
请按题目要求作答
(1)图中，足球静止在水平桌面上，请作出足球所受力的示意图｡
(2)请根据平面镜成像特点，作出图中点光源S发出的一条入射光线的反射光线｡
(3)图中，小磁针处于静止状态且螺线管的左端极性已知｡请在两虚线框内分别标出小磁针和电源的极性｡
-
难度：
使用次数：171
入库时间：2020-09-10

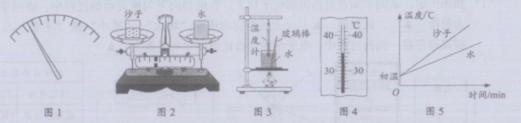

在探究不同物质吸热升温的现象实验中∶
(1)小强将天平放在水平桌面上并将游码归零后，若指针静止时位置如图1所示，则他应将平衡螺母向____端调节；调节天平平衡后，为称取质量相等的沙子和水，小强将装有沙子和水的相同烧杯分别放在天平的左、右托盘上，称取完成后，天平平衡时的场景如图2所示，则小强在称取中存在的问题是____｡
(2)小强组装的实验装置如图3所示，他在器材安装中的一处错误是____｡
(3)实验中某时刻温度计的示数如图4所示，其读数为____℃｡
(4)实验结東后，小强根据图5所示的温度随时间变化图像，用三种方法来比较沙子和水吸热升温的快慢，从而建立比热容的概念∶①在相同的时间t内比较温度变化
；②在相同的温度变化内比较时间t；③若和t均不同，则可用____来比较沙子和水吸热升温的快慢。在初中物理中，比较物体____的快慢时也用到了上述方法。 -
难度：
使用次数：181
入库时间：2020-09-10

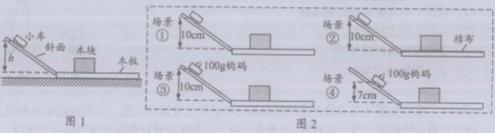

“探究动能大小与哪些因素有关”的实验装置如图1所示∶将小车从斜面上高h处由静止释放，运动至木板上后与木块碰撞通过改变小车释放时高度h、在小车中增加钩码和在木板上铺垫棉布的方法，得到了图2虚线框内的四个实验场景｡
(1)为探究小车动能与质量的关系，应选用场景①和_____（选填“②”､“③”或“④”）进行实验；选用场景③和④进行实验时，可探究小车动能与____的关系
(2)在实验中，小车动能越大，发生碰撞时对木块所做的功就越____，木块被碰撞后在木板上____｡
(3)若将场景①和②中的木块均移走，利用这两个场景可探究____对物体运动的影响，为提高实验结论的准确性，还需再增加一次实验，为此，在场景①的基础上，你所作的调整是________｡
-
难度：
使用次数：132
入库时间：2020-09-10

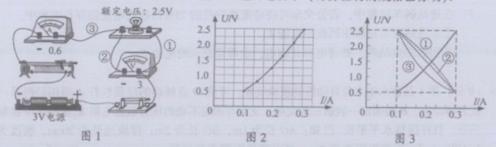

小华用图1所示电路来测量小灯泡的电功率（部分器材的规格已标明）
(1)图1是小华正准备接入最后一根导线（图中虚线所示）时的实验电路。请指出图中在器材操作上存在的两个不妥之处∶①____；②____｡
(2)闭合开关进行实验，小华发现无论怎样调节滑动变阻器，电压表示数始终为3V，而电流表示数始终为零，已知仅导线发生故障，则图1中导线____（选填“①”､“②”或“③”）发生了____ （填写故障名称）
(3)小华进行了六次实验，记录实验数据并在U-I图像中描点，得到小灯泡两端的电压与电流的关系图像如图2所示，则根据记录的数据和图像可知∶
①小灯泡的额定功率为____W｡
②实验中所使用的滑动变阻器的规格可能为____
A.5Ω 2A B.10Ω 2A C.20Ω 1A D.30Ω 1A
(4)实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则他画出的U-I图像应为图3中的虚线____（选填“①”､“②”或“③”），你选择的依据是____｡
