难度：
使用次数：136
入库时间：2020-09-09在探究“电流与电压、电阻的关系“实验中，实验室老师给小莉和小明同学分别准备了以下器材：电源（电压恒为4.5 V）、电压表、电流表。滑动变阳器、开关。“5Ω、10Ω、15Ω”的定值电阻各一个，导线若干。

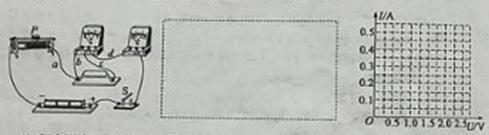

(1)根据如图所示的实物图在虚线框内画出对应的电路图（ ）；
(2)闭合开关后，移动滑动变阻器的滑片，发现电流表有示数，电压表的示数始终为0，经检查后发现是电路中一根导线断路，则发生断路的导线是a、b、c、d中的______（填字母）；
(3)小莉同学在“探究电流与电压的关系”时，记录的电流表与电压表的示数如表一所示，请在坐标中描点画出U- I图像（ ），由此得出的实验结论是______；
表一
实验次数
电压U/V
电流I/A
1
1.0
0.2
2
1.5
0.3
3
2.0
0.4
4
2.5
0
5表二
实验次数
电阻R/Ω
电流I/A
1
5
0.6
2
10
0.3
3
15
0.24
(4)小明同学在“探究电流与电阻的关系”时，测得的三组数据如表二所示。由于操作不当，导致表二中第______次实验的数据存在情误，出错的原因是______。小明及时纠正了错误，得出了正确的测量结果和实验结论。接着小明又计算出本次实验中滑动变阻器连入电路的阻值范围是______。
-
难度：
使用次数：136
入库时间：2020-09-09
某实验小组在“测量物体运动的平均速度”实验中，让小球从斜面A点由静止开始滚下，频闪照相机记录了小球在相同时间内通过的路程，照片如图所示，
(1)依据照片可判断，小球在做______（选填“加速”、“减速”或“匀速”）运动；
(2)如果频闪照相机每隔0.2s拍摄一次，并测得sAB=5cm，sBC=15 cm，则小球在BC段的平均速度为______m/s，小球在AC段的平均速度为______m/s；

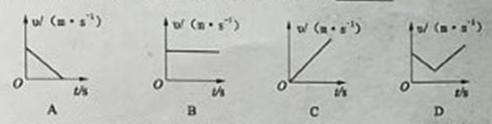

(3)如图所示，能说明小球在斜面上运动情况的图像是______；
(4)小球在AD段运动过程中，经过时间tAD中点时的速度为v1，经过路程sAD中点时的速度为v2，则v1______v2（选填“>”、“<”或“= ”）。
-
难度：
使用次数：189
入库时间：2020-09-09

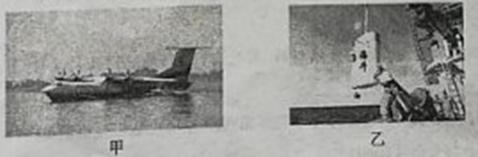

如图甲是我国自主研制的全球最大的水陆两栖飞机，它能在陆地上起飞降落，又能在水面上起飞降落，是一艘会飞的“船”。两栖飞机空载质量为4.15×104kg。如图乙是我国最新自主研制的“海斗号”无人潜水器，最大下潜深度可达10970m。（取海水的密度为1.0×103kg/m3，g取10N/kg）
求：(1)两栖飞机空载时在水面上排开海水的体积为多少？
(2)当“海斗号”无人潜水器下潜到10000m深度时，受到的海水压强为多少？
(3)“海斗号”无人潜水器的质量为1000kg，平均密度为5.0×103kg/m3，现用钢绳连着两栖飞机和潜水器，将潜水器缓慢放入海水中浸没并匀速下降，此时钢绳对潜水器的拉力是多大？
-
难度：
使用次数：159
入库时间：2020-09-09

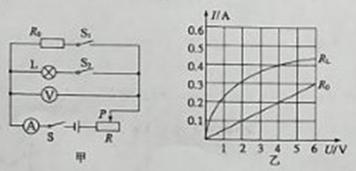

某物理兴趣小组的同学们设计了如甲图所示的电路，其中电源电压不变，灯泡L标有“12V 6W”，滑动变阻器R的规格为“20Ω 1A”。如图乙是定值电阻R0和灯泡L的电压与电流的关系图象。当断开开关S1、闭合开关S和S2，并将滑动变阻器的滑片P位于R最右端时，灯泡L的实际功率为1.6W。
求：(1)R0的阻值；
(2)灯泡正常发光10min，电流通过灯泡所做的功；
(3)电源电压；
(4)电路消耗的最大电功率。
