入库时间：2020-09-09在“测量小灯泡的电功率”实验中，选用器材如下：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器、开关、导线若干。

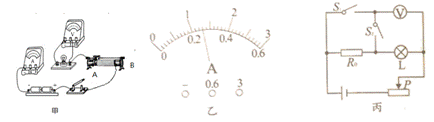

(1)请用笔画线代替导线将图甲电路连接完整（ ）；
(2)正确连接好电路，闭合开关前，滑动变阻器的滑片应置于______端（选填“A”或“B”）；
(3)闭合开关后，移动滑片，发现小灯泡不亮、电流表无示数、电压表有示数，则该电路的故障可能是______（选填序号）；
A．小灯泡短路 B．小灯泡开路 C．电流表开路
(4)排除故障后，通过正确操作使小灯泡正常发光，电流表的示数如图乙所示，则该小灯泡的额定功率为______W；
(5)实验时，小明组的电流表坏了，他找来了一个已知阻值的定值电阻R0，设计了图丙电路，测小灯泡的额定功率，连好电路后，操作步骤如下：①断开S1、闭合S2，移动滑片，使电压表示数等于灯泡的额定电压U额；②保持滑片位置不变，断开S2、闭合S1，记下电压表示数U。则小灯泡额定功率表达式：P额=______（用U额、U、R0表示）。
-
难度：
使用次数：67
入库时间：2020-09-09
某型号汽车整车与驾驶员的总质量是2060kg，驾驶员驾驶该汽车在平直公路上匀速行驶进行车型测试，测试过程中消耗汽油的体积为1.5×10-3m3（g=10N/kg，ρ汽油=0.7×103kg/m3，q汽油=4.5×107J/kg，）求：
(1)汽车与驾驶员的总重力；
(2)测试过程中消耗汽油的质量；
(3)假设汽油完全燃烧，汽油机的效率为40%，汽车在测试过程中做的有用功是多少。
-
难度：
使用次数：162
入库时间：2020-09-09
某物理兴趣小组设计了一个拉力传感器，工作原理如图所示。其中M、N均为绝缘材料，将N固定在地面上，P、Q间是可伸缩导线（电阻不计），弹簧上端M和滑动变阻器R2的滑片P固定在一起，电源电压为12V，拉力F竖直向上。闭合开关S，当拉力为10N时，电流表示数为1A，电压表示数为2V。
(1)拉力F为10N时，求R2接入电路的阻值大小；
(2)拉力F为10N时，求10s内R1产生的热量；
(3)已知拉力F的大小与滑动变阻器R2接入电路的阻值大小成正比例关系，即F=kR2，求k的数值，拉动M，当电压表示数为8V时，求拉力F的大小。
