难度：
使用次数：127

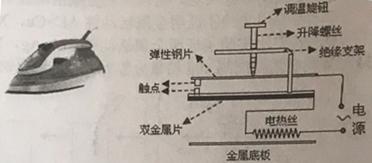

入库时间：2020-09-09图中为生活中常见的电熨斗，图乙为其结构图，图乙中的双金属片是把长和宽都相同的铜片和铁片紧密铆合在一起做成的。常温时图中的两触点相接触，受热时由于铜片膨胀比铁片明显，双金属片会向______（选填“铜片”或“铁片”）一侧弯曲，且弯曲程度随温度的升高而增大。当金属底板的温度达到设定的温度时，由于双金属片的弯曲而使图中的两触点分离，切断工作电路。用该熨斗熨烫丝织衣物时，需将设定的温度调低，调温旋钮上的升降螺丝应______（选填“向上”或“向下”）调节。
-
难度：
使用次数：158
入库时间：2020-09-09
图中已给出入射光线和出射光线，请在方框中画出适当的透镜。
-
难度：
使用次数：164
入库时间：2020-09-09
请用笔画线代替导线，按安全用电要求将开关、灯泡接入家庭电路中（开关控制灯泡）。
-
难度：
使用次数：169
入库时间：2020-09-09

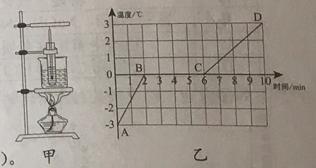

图甲是小明探究“固体熔化过程的规律"实验装置图。
(1)实验中通过烧杯中的水对试管加热，目的是______；
(2)每隔lmin记录一次物质的温度及状态，作出如图乙所示的温度随时间变化规律的图像，由图乙可知该物质是______（选填“晶体”或“非晶体”）；
(3)比较图乙中的AB段与CD段可知，物质AB段的比热容______（选填“大于”、“小于”或“等于”）CD段的比热容。
-
难度：
使用次数：168
入库时间：2020-09-09
“测滑轮组的机械效率”的实验数据如下表：
实验次数
物重G（N）
物体上升高度h（m）
拉力F（N）
绳子自由端移动距离s（m）
机械效率η
1
4
0.1
2.0
0.3
66.7%
2
5
0.1
0.3
69
4%3
6
0.1
2.6
0.3
(1)实验时，应沿竖直向上的方向______拉动弹簧测力计；
(2)第2次实验中弹簧测力计的示数如图所示为______N；
(3)第3次实验滑轮组的机械效率是______；（保留一位小数）
(4)如果用这个滑轮组提升7N的重物，则它的机械效率可能是______（选填序号）。
A．60% B．70% C．80%
