入库时间：2020-09-07小华做“探究凸透镜成像规律”实验：

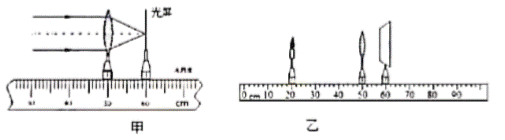

(1)将平行光______凸透镜，移动光屏，直至光屏上形成一个最小最亮的光斑，如图甲所示，该凸透镜的焦距为______cm；
(2)将点燃的蜡烛、光屏放在凸透镜的两侧，调节它们的高度，使烛焰和光屏的中心位于凸透镜的______上，这样做目的是使像呈现在______；
(3)将蜡烛移动到图乙所示位置，需向______侧移动光屏，直至在光屏上找到______的倒立、缩小的实像。
-
难度：
使用次数：120
入库时间：2020-09-07
小明做“探究杠杆平条件”实验：
(1)实验前，杠杆静止时的位置如图甲所示。要使杠杆在水平位置平衡，应将平衡螺母向______调节；
(2)使用弹簧测力计时，首先进行的操作是______；
(3)如图乙所示，在杠杆左侧挂2个钩码，每个钩码的质量为50g，为了便于在杠杆上直接读出力臂的大小，在A点沿______向下方向拉动弹簧测力计，直至杠杆在______位置平衡。并将第一次数据记录在表格中，表中F1大小为弹簧测力计示数，F2大小为钩码的重力，l1、l2分別为F1、F2对应的力臂；
(4)接下来，小明又进行了三次实验，将数据填在表中，最后总结得出律。每次实验总是在前一次基础上改变F2、l1、l2中的一个量。小华分析数据后发现，第______次实验与前一次改变的量相同，需要调整的实验步骤是______。
序号
FI/N
l1/cm
F2/N
l2/cm
1
1.5
10.0
1.0
15.0.
2
3.0
10.0
2.0
15.0
3
1.5
20.0
2.0
15.0
4
1.0
30.0
2.0
15.0
-
难度：
使用次数：114
入库时间：2020-09-07
小明和小华一起探究电流与电阻的关系。器材有新干电池两节，5Ω、10Ω、20Ω的定值电阻各一只，“20Ω 1A”的滑动变阻器、电压表、电流表、开关各一只，导线若干。

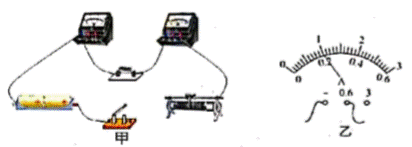

(1)用笔画线代帯导线将甲图中电路补充完整，使滑动变阻器滑片向左移动时电阻减小（ ）；
(2)将滑动变阻器滑片移动到最______端。闭合开关，小明发现电压表示数接近电源电压，可能是定值电阻R出现了______故障；
(3)排除故障后，移动滑动变阻器滑片，直至电压表示数为1V，此时电流表示数如图乙所示，大小为______A；
(4)小明逐一将10Ω和20Ω的电阻接入电路，继续进行实验。当______Ω的电阻接入电路后，无法将电压表示数调节到1V。于是，他改变定值电阻两端电压，重新依次进行实验。调节后的电压值应该不低于______V；
(5)实验结束后，小华觉得可以通过调整顺序来避免实验中存在
问题。合理的顺序是______。 -
难度：
使用次数：109
入库时间：2020-09-07
阅读短文，回答问题：
卡门涡街现象
2020年5月5日，虎门大桥的桥体异常振动引发了大家的关注，专家认为这是由卡门涡街现象引起的。

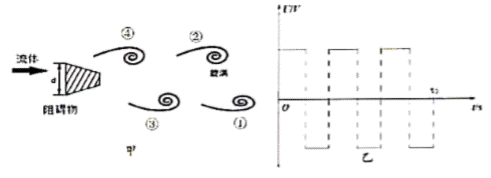

如图甲所示，在一定条件下，流体流过阻碍物时，会在阻碍物上下两侧先后交替产生有规则的反向旋涡①、②、③、④……，这一现象叫卡门涡街现象。产生旋涡的一侧流速快，另一侧流速慢，交替形成大小不同的压力，使阻碍物产生有规律的振动，即涡振。涡振频率f与阻碍物的特征宽度d和流体流速v有关，其关系
（k为常数）据分折，桥体异常振动是由于桥面上安装了1.4m高的防撞板后，在特定风环境条件下产生了振幅较大的涡振现象。工业上常同的流量计也是利用卡门涡街现象制成的。在管道中放入装有电子设备的阻碍物，当流体同过时，装有电子设备的阻碍物发生涡振，输出与涡振频率相同的电压信号，通过频率公式得到流速大小，最终输出流体的流量，流量为单位时间内流体通过管道横截面的体积。
(1)下列过程不可能产生卡门涡街现象的是______；
A河水流过礁石 B．空气通过树木 C．篮球撞击篮板 D．云层飘过山峰
(2)流体流过阻碍物，当上侧产生涡旋时，阻碍物______侧受到压力大；
(3)若甲图中相同时间内产生的旋涡增多，说明流体的流速变______；
(4)安装防撞板后，増大了桥体的______，使得相同风速下桥体的涡振频率______（増大/减小）；
(5)某水管的横截面积为S，阻碍物的特征宽度为d，水流通过阻碍物时输出的电压信号如图乙所示。如不考阻碍物对流速的影响，则管道中水的流量Q和t0之间的关系图像为______。
A．
B．
C．
D．
