难度：
使用次数：160
入库时间：2020-09-04小明在“探究小灯泡在不同电压下工作时的电功率”的实验时，实验室提供了如下器材：电源（电压恒为8V），一个电流表，一个电压表，滑动变阻器“20Ω 2A”，小灯泡（额定电压2.5V，额定功率小于1.2W），一个阻值已知的定值电阻R0，开关及导线若干。

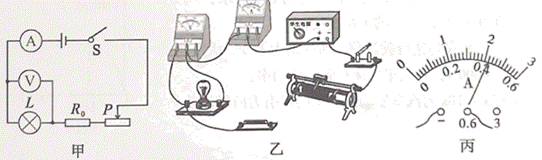

(1)请根据图甲所示的电路图，用笔画线代替导线，完成实验电路图乙的连接（要求：滑动变阻器的滑片P向右滑动时灯变亮；连线不能交叉）（ ）
(2)正确连接电路后，闭合开关进行实验，记录的数据如下表所示。当电压表示数为2.5V时，电流表示数如图丙所示，小灯泡的额定功率为_____W。
实验次数物理量
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
3
0电流/A
0.24
0.32
0.38
0.44
电功率/W
(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而____（选填“增大”、“不变”或“减小”），小灯泡的实际功率由______（选填“额定功率”、“额定电压”或“实际电压”）决定。
(4)完成实验后，利用上述器材，小明又想出一种测量小灯泡额定功率的方法，设计了如图所示的电路，所用电压表量程为“0~15V”，请将以下实验步骤补充完整。
①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为______V ；
②滑动变阻器滑片不动，再将开关S1，拨至“2”读出电压表示数为U0；
③小灯泡的额定功率P额=______（用U额、U0、R0表示）。若步骤②中，在将开关S1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值_____（选填“偏大”或“偏小”）。
-
难度：
使用次数：119
入库时间：2020-09-04
一辆汽车以恒定的功率在平直的公路上做直线运动，其v-t图像如图所示，在第10s时速度达到15m/s，通过的路程为80m。求∶
(1)在0~10s内汽车的平均速度；
(2)设汽车在匀速行驶过程中所受阻力不变，大小为f=4000N，则汽车匀速行驶时的功率；
(3)在0~10s内汽车发动机产生的牵引力所做的功。
-
难度：
使用次数：144
入库时间：2020-09-04
在图所示的电路中，电源电压为12V且不变，电阻R1的阻值为10Ω。
闭合开关S，求电流表的示数I。
(2)现有滑动变阻器R2，其规格为“20Ω，1.5A”、“50Ω， 1A"或“50Ω， 1.5A" 中的一个。将R1与R2分别以串联和并联的连接方式接入M、N接线柱，闭合开关S，移动滑动变阻器R2的滑片，观察不同连接方式中电流表的两次示数分别是2.5A和0.2A。
（a）请通过计算判断所用滑动变阻器R2的规格；
（b）在电路元件安全工作的条件下，判断：哪种连接方式中滑动变阻器的最大电功率较大，求出该最大电功率P。
-
难度：
使用次数：188
入库时间：2020-09-04
如图所示，水平桌面上放置底面积为100cm2、质量为500g的圆筒，筒内装有30cm深的某液体。弹簧测力计下悬挂底面积40cm2、高为10cm的圆柱体，从液面逐渐浸入直至完全浸没液体中，在圆柱体未进入液体中时，弹簧测力计示数为18N，圆柱体完全浸没液体中时，弹簧测力计示数为12N。（ 可以忽略圆筒的厚度，过程中液体没有从筒中溢出，g取10N/kg）。求：
(1)圆柱体完全浸没时受到液体的浮力；
(2)筒内液体密度；
(3)当圆柱体完全浸没时，圆筒对桌面的压强。
