难度：
使用次数：149
入库时间：2020-09-04如图所示，放在水平地面上的小车B与弹簧相连，弹簧处于伸长状态，物体A与小车B均静止。请画出：
①物体A的重力示意图（O为物体A的重心）；
②弹簧对小车B的弹力示意图。
（ ）
-
难度：
使用次数：179
入库时间：2020-09-04
如图所示，SC、SD为点燃的蜡烛发出的两条光线，光线SC平行于凸透镜的主光轴，O为凸透镜的光心，F为凸透镜的焦点：光线SD斜射到平面镜上。请画出：
①光线SC经过凸透镜折射后的光线；
②光线SD经过平面镜反射后的光线。
（ ）
-
难度：
使用次数：107
入库时间：2020-09-04

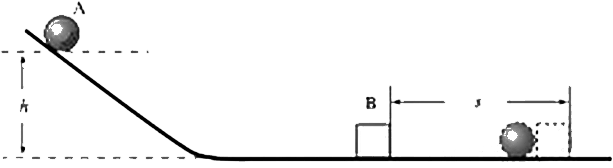

如图所示为“探究物体动能跟哪些因素有关”的装置示意图。
(1)原理：运动的钢球A碰上木块B后，能将B撞出一段距离s。在同样的水平面上，B被撞得越远，A对B做的功就越多，A的动能就越大，通过B被撞的远近来反映物体A动能大小的方法在物理学中属于____（选填“控制变量法”或“转换法”）。
(2)步骤：
①让同一钢球A分别从不同高度由静止开始滚下，高度h越高，钢球运动到水平面时速度越______，木块B被撞得越远；
②改变钢球的质量，让不同的钢球从___ （选填 “同一”或“不同”）高度由静止开始滚下，质量越大的钢球将木块B撞得越远。
(3)结论：通过多次实验表明，质量相同的物体，运动的速度越大，它的动能越大：运动速度相同的物体，质量越大，它的动能________。
-
难度：
使用次数：106
入库时间：2020-09-04

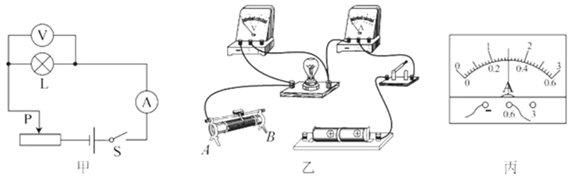

某同学利用如图甲所示电路来测量小灯泡的额定电功率，电源电压恒定，小灯泡的额定电压为2.5V，实验步骤如下：
(1)请根据图甲所示的电路图，用笔画线代替导线将图乙中的实物连接完整（要求滑片P向左移动的过程中电流表示数变小）；
（ ）
(2)正确连接电路后，闭合开关之前，应将滑动变阻器的滑片P置于____（ 选填“A”或“B”）端；
(3)闭合开关S，发现电流表指针偏转，小灯泡微弱发光，而电压表指针无偏转，则故障的原因可能是电压表_____（选填 “断路”或“短路”）；
(4)排除故障后，闭合开关S，调节滑动变阻器的滑片P，使小灯泡两端电压达到额定电压，此时电流表的示数如图丙所示，则通过小灯泡的电流为____A；
(5)通过以上数据可以计算出小灯泡的额定功率为_________W；
(6)在测量小灯泡额定电功率时，另一位细心的同学在调节滑动变阻器的过程中，记录了多组电压表与电流表的示数，并大致描绘出了小灯泡的I—U图象，如图丁所示。通过图象可以发现不同电压下小灯泡的电阻不同，小灯泡灯丝的电阻随温度的升高而____________。
-
难度：
使用次数：178
入库时间：2020-09-04

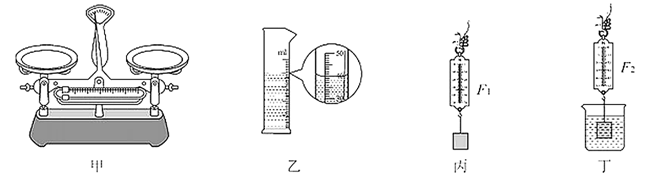

为了测定某种液体的密度，同学们分成两组分别进行实验。
(1)第一小组同学用到的实验器材有天平、量筒、烧杯等，她们的操作步骤如下：
①首先将天平放置于水平桌面上，观察到天平是_______（选填“省力”、“等臂”或“费力”）杠杆；
②将游码放到标尺左端的零刻度线处，发现天平分度盘的指针如图甲所示，此时应将平衡螺母向___ （选填 “左”或“右”）调节，直至天平横梁平衡；
③将待测液体倒入空烧杯中，用天平测量出烧杯和待测液体的总质量m1=92.6g，然后将烧杯中适量的待测液体倒入空量筒中，如图乙所示，则量筒中待测液体的体积为V=____ mL， 再次用天平测量出烧杯和剩下待测液体的总质量m2=59.8g，则量筒中待测液体的质量为_______g；
④通过以上步骤，测得这种待测液体
密度为__________kg/m3；(2)第二小组同学用到的实验器材有弹簧测力计、烧杯、细线、体积为V0的物体等，他们的方法如下：
①将物体用细线挂在弹簧测力计下，如图丙所示，静止时弹簧测力计的示数为F1；
②然后将弹簧测力计下的物体浸没到装有待测液体的烧杯中，如图丁所示，静止时弹簧测力计的示数为F2；
③该组同学测出待测液体密度的表达式为ρ=_______（请用 F1、F2、V0、g表示）。
