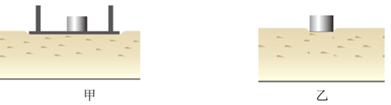

铁块和小桌静止在海绵上,如图甲所示。撤掉小桌后,铁块再次静止在海绵上,如图乙所示。铁块的质量是600g,铁块的底面积是20cm2,小桌的质量是200g,桌面的面积是80cm2,下列说法正确的是( )
A. 图甲中,铁块对小桌的压强比小桌对海绵的压强大
B. 图甲中,铁块对小桌的压强比小桌对海绵的压强小
C. 图甲中铁块对小桌的压强比图乙中铁块对海绵的压强大
D. 图甲中铁块对小桌的压强比图乙中铁块对海绵的压强小
一个质量分布均匀的正方体物块,边长是10cm,密度是0.8×103kg/m3,漂浮在液面上露出液面的体积占物块体积的。用手缓慢下压物块,如图所示,当物块上表面与液面刚好相平时,下列说法错误的是( )
A. 液体的密度是1.2×103kg/m3
B. 手对物块上表面的压力大小是2N
C. 液体对物块下表面的压力大小是12N
D. 物块下表面受到液体的压强是1.2×103Pa
滑跃式起飞是一种航母舰载机的起飞方式。飞机跑道的前一部分是水平的,跑道尾段向上翘起。如图所示,飞行员驾驶舰载机从图示位置由静止开始一直加速直至离舰的过程中,下列说法正确的是( )
A. 飞行员的动能先增加后减少 B. 飞行员的机械能一直减少
C. 飞行员的机械能一直增加 D. 飞行员的机械能先不变后增加
如图所示是一种温度自动报警器的原理图。制作水银温度计时,在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连,当温度达到与电池正极相连的金属丝下端所指的温度时,电铃就响起来,发出报警信号下列说法正确的是( )
A. 温度计中的水银是绝缘体
B. 电铃响时,电磁铁右端是N极
C. 温度降低到74℃以下,电铃响
D. 电铃响且滑片P向左移动时,电磁铁磁性减弱

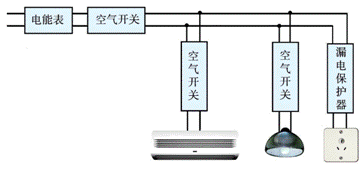

如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是
A. 电能表用来计量家中所有用电器的总功率
B. 空调正常工作时,吊灯一定发光
C. 如果插座被短路,“漏电保护器”就会切断电流
D. 空气开关“跳闸”,可能是电路发生短路引起的
