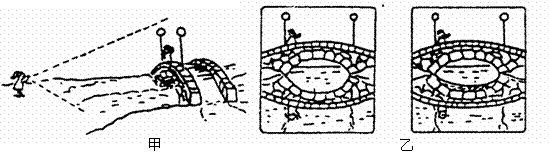

如图甲所示,一女孩给站在桥上的朋友拍照.图乙中左、右两张图,哪一张是小女孩拍出的照片(从桥的倒影上判断)?为什么?
白炽灯泡的灯丝常制成螺旋状,请你说出这样做的目的是什么?
19世纪末,英国物理学家瑞利在精确测量各种气体的密度时,发现由空气中取得的氮的密度是1.2572 kg/m3,而从氨中取得的氮的密度是1.2505 kg/m3。虽然多次重复测量,仍然存在这个令人奇怪的差异。瑞利不放过这一细微差异而执著地研究下去。后来他与化学家拉姆塞合作,发现了气体氩,从而获得了诺贝尔物理学奖。原来空气中取得的氮里混有密度较大的氩气,假设气体氩的体积占从空气中取得的氮的体积的1/10,请你计算出氩的密度。
家庭电路的引线均有一定的电阻(约几欧),因此,当家中空调、电炉等大功率用电器工作时,家中原来开着的电灯会变暗。某科技小组的同学通过测试就可以估算出家庭电路引线部分的电阻。如图所示,用r表示家庭电路引线部分的总电阻,L为一只普通家用白炽灯泡,M是一台空调节器。在测试时,先断开开关S,接通灯泡L,测得灯泡两端的电压为,灯泡的功率为
;再闭合开关S ,测得灯泡两端的电压为
,空调的功率为
(
远大于
)。试写出估算r的表达式(只用
、
和
表示,设电源电压恒定)(8分)
如图(甲)所示是某生产流水线上的产品输送及计数装置示意图。其中S为一激光源,R1为光敏电阻(有光照射时,阻值较小;无光照射时,阻值较大),R2为定值保护电阻,a、b间接一“示波器”(示波器的接入不影响电路)。光敏电阻两端的电压随时间变化的图象,可由示波器显示出来。水平传送带匀速前进,每当产品从传送带上通过S与R1之间时,射向光敏电阻的光线会被产品挡住。若运送边长为0.1m,质量为0.6kg的均匀正方体产品时,示波器显示的电压随时间变化的图象如图(乙)所示。请回答下列问题:
(1)此产品的密度为多大?
(2)传送带对产品的支持力是多大?(g取10N/kg)
(3)已知计数器电路的电源电压恒为6V,保护电阻R2的阻值为40Ω,求光敏电阻在两种状态下的阻值分别为多大?光敏电阻1h消耗的电能为多少?
![]() |
