难度：
使用次数：149
入库时间：2020-08-31如图所示，一条入射光线过凹透镜光心，一条折射光线与主光轴平行。请将光路补画完整｡
-
难度：
使用次数：124
入库时间：2020-08-31
如图所示，用滑轮组提升物体，已知滑轮质量均为2kg，物体重100N，绳子能承受的最大拉力为50N。请画出绳子的正确绕法，并在绳的末端标出力的方向。（不考虑绳重及摩擦）
-
难度：
使用次数：189
入库时间：2020-08-31
小明用同一光源做了下几个学实验，请回答下列问题：
(1)实验1，在探究凸镜成像规律的实验中，发现像成在光屏的上方，如图所示，要使像成在光屏中，应向______（选填“上”或“下”）调节凸透镜：调好后，发现光屏上的像与光源等大，则凸透镜的焦距为______cm；
(2)实验2：如果利用实验1的装置，光源位置不变，取下凸透镜，在原透镜位置正确放置带小孔的光板，若还想承接与光源等大的像，光屏应该______（选填“左移”､“右移”或“不动”），此时成的像与实验1成的像相比______（选填“较亮”､“较暗”或“一样亮”）；
(3)实验3：如果利用实验1的装置，光源及光屏位置不变，取下凸透镜，在原透镜位置正确放置一块薄玻璃板（不考虑玻璃板厚度），在光源一侧透过玻璃板观察，能否在光屏位置看到像：______（选填“能”或“否”）；此时成的像与实验1成的像在哪个方面有区别：______（选填“正倒”､“大小”或“完整度”）。
-
难度：
使用次数：125
入库时间：2020-08-31
请阅读下列材料，回答相关问题：
2020年4月24日，中国国家航天局宜布，中国行星探索计划以屈原的长诗“天问”命名，表达了中华民族对于真理追求的坚初与执着。我国首次火星飞行任务命名为“天问1号”，将开启中国人探索“星辰大海”的伟大征程！
火星在我国古代被称之为“荧惑星”，是太阳系八大行星之一，直径约为地球的53%，质量约为地球的11%，火星表面g约为3.7N/kg。火星地表沙丘､砾石遍布，非常干燥，南北极有以固态的水和二氧化碳组成的冰盖。火星表面的大气密度大约只有地球的1%｡火星表面平均温度约为-55℃，从冬天的-133℃到夏日白天的将近27℃，温差很大。火星表面的平均大气压强约为700Pa，比地球上的1%还小｡
(1)发射到火星的探测器，进入火星大气层后，若用降落伞减速，为保证减速效果，如果让你选择着陆点，应选择在地势______（选填“较高”或“较低”）的地方。火星探测器与地球之间是利用______来传递信息的；
(2)假如同一物体分别在地球和火星表面以相同的初始速度在相同的水平面上滑行，在火星上滑行的距离会比地球上______（选填“长”或“短”），原因是______；
(3)有人设想通过加热火星两级的冰盖获得液态水，从而减小地表温差，这是利用了水的什么性质：______；
(4)在火星上水的沸点会比地球上______（选填“高”成“低”），这是火星上没有液态水的原因之一。
-
难度：
使用次数：166
入库时间：2020-08-31
在“探究电流与电阻的关系”实验中，电源电压保持不变｡
(1)检查器材时，在电流表的左侧观察到指针恰好指在零刻度线处，如果直接用该电流表测电流，测量值与真实值相比会______（选填“偏大”､“偏小”或“相等”）；

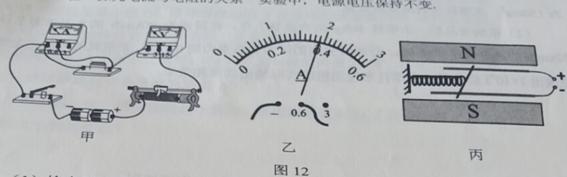

(2)如图甲所示，电路中有一根导线连接错了，请在该导线上打“×”，然后画出正确的连线（ ）；
(3)选择5Ω的定值电阻，正确连接电路进行实验。闭合开关前，应将滑动变阻器的滑片调至最______端（选填“左”或“右”）。闭合开关，移动滑片使电压表的示数为U1，此时电流表的示数如图乙所示，电流为______A；
(4)滑动变阻器滑片位置不变，将5Ω电阻换成10Ω电阻，继续实验，为使电压表的示数保持U1不变，应向______（选填“左”或“右”）移动滑片；
(5)实验结東后，小明利用图丙所示原理，制作了简易电流表：导体可以在水平光滑轨道上左右滑动（轨道电阻忽略不计），导体与水平弹簧相连，弹簧由绝缘材料制成，整套装置处于竖直方向的均匀磁场中。电流表接入电路前，弹簧不受力，在导体与轨道的接触点处画一个刻度线，标记为“0A”。当电流表正确接入电路，导体受到磁场力的方向水平向右，电流每增加0.1A，磁场力就增大1N，弹簧就伸长2cm，在导体与轨道的接触点处就增加一个刻度线，相邻两个刻度线之间的长度表示“0.1A”的电流。当弹簧被拉伸至最大弹性限度时，弹簧的弹力为20N，则该电流表的量程为______A，若用此电流表测量电流时，发现弹簧被向左压缩，原因可能是______｡
