入库时间：2020-08-31如图所示，请回答下列问题：
(1)如图甲所示，一束平行光通过凸透镜在光屏上形成一个最小最亮的光点。若用此凸透镜探究凸透镜成像规律，在乙图的基础上将蜡烛移至20cm刻度线处，则应将光屏______（选填“远离”或“靠近”）凸透镜，再次在光屏成倒立、______（选填“放大”“等大”或“缩小”）的实像；
(2)在乙图的基础上，保持蜡烛、凸透镜位置不动，在蜡烛和凸透镜之间放置______（选填“远视镜"或“近视镜”），将光屏远离后，会再次在光屏成清晰的像；
(3)如果将凸透镜换成平面镜，保持蜡烛与平面镜的距离不动，移动光屏到合适位置，______（选填“能”或“不能"）在光屏成清晰的像。
-
难度：
使用次数：182
入库时间：2020-08-31
小亮想测量一个小木块（不吸水）的密度，他利用天平、圆柱形玻璃杯、适量的水、细针等器材，经过思考，想出了如下的实验方法：
（1）图甲是小亮在调节天平时的情景，小丽指出了他在操作上的错误，你认为错误之处是：_____；
（2）小亮纠正错误后调节好天平，按照以下步骤继续实验：
①将小木块放在天平左盘，天平平衡时右盘中所加砝码和游码的位置如图乙所示，则木块质量为___g；
②将玻璃杯中装满水，用细针缓慢地将木块压入水中，使之完全浸没．利用排水法，测出溢出水的质量为30 g，则小木块的体积为________cm3．
③测出小木块的密度是____________g/cm3．
（3）受小亮实验的启发，小丽在实验时，又找了一把刻度尺，不用天平也测出了木块的密度．请你将下列测量步骤补充完整：
①在玻璃杯中装入适量的水，用刻度尺测出杯中水的深度为h0；
②_______________________________________________________；
③用细针缓慢地把木块压入水中，使之完全浸没，用刻度尺测出杯中水的深度为 h2；
④小木块密度的表达式：ρ木＝____________．（用测量的物理量和已知量的符号表示）
-
难度：
使用次数：133
入库时间：2020-08-31

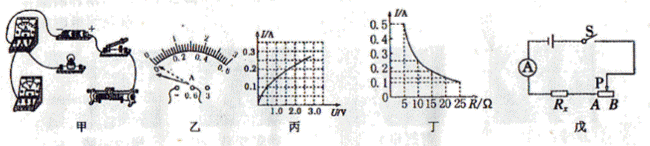

实验老师为测量小灯泡额定功率准备了如下器材：电源（电压恒为6V）、开关、电压表和电流表各一只、额定电压为2.5V的待测小灯泡（电阻约为10Ω）、滑动变阻器（20Ω、1A）、导线若干。
(1)请用笔画线代替导线，将图甲中的实物图连接完整（要求：滑片向右移动，小灯泡变亮）______；
(2)闭合开关前电流表的指针如图乙所示，其原因是______；
(3)故障排除后，调节滑动变阻器的滑片，并绘制了小灯泡的电流随其两端电压变化的关系如图丙所示，则小灯泡的额定功率为______W；
(4)小陈同学为了验证电流跟电阻的关系，他又拿来了一个滑动变阻器（50Ω、0.5A）和五个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），其余器材不变。用定值电阻更换甲图中的小灯泡，得到如图丁所示的电流随定值电阻变化的图象，则实验中他所选用的滑动变阻器是______（选填字母：A.“20Ω、1A” B.“50Ω、0.5A”）。若某次实验中滑动变阻器连入阻值为14Ω，则所用定值电阻的阻值为______Ω；
(5)下课前老师布置了课后作业。要求：在只有下列实验器材的前提下测出未知定值电阻Rx的阻值。实验器材：电阻Rx、电源（电压恒定但未知）、滑动变阻器（已知最大阻值为R0）、电流表、开关导线若干。小张同学设计如图戊所示的电路，用以下步骤测Rx的阻值；
①闭合开关S，移动滑片P到B端，记下电流表示数I1；
②移动滑片P至A端，记下电流表示数I2（I2未超过电流表的量程）；
③写出Rx的表达式：Rx=______（用字母R0、I1、I2表示）。
-
难度：
使用次数：183
入库时间：2020-08-31
如图所示，是一辆汽车通过滑轮组提升重物的装置图，汽车部分参数如下表。每次重物都以1m/s的速度匀速上升，提升重2400N的物体时，滑轮组的效率为80%，不计汽车所受的摩擦阻力、绳重及滑轮组的摩擦，取g=10N/kg。求：
(1)提升重物时汽车对水平地面的压强；
(2)汽车拉绳的力做功的功率。
汽车部分参数
汽车重量
3t
车轮数
4个
每个车轮受力面积
250cm2
-
难度：
使用次数：121
入库时间：2020-08-31
如图甲所示的电路，电源电压保持不变．小灯泡L标有“2.5 V 0.25 A”字样，滑动变阻器R1的最大值为30 Ω，定值电阻R2＝30 Ω，电流表的量程为0～0.6 A，电压表的量程为0～3 V．求：
(1)小灯泡的额定功率是多少？
(2)只闭合S、S2和S3，将变阻器R1的滑片P移到中点时，电流表示数为0.45 A，则电源电压是多少？
(3)只闭合开关S、S1，移动变阻器的滑片P，小灯泡L的I－U图象如图乙所示．在保证各元件安全的情况下，滑动变阻器R1允许的取值范围是多少？
