难度：
使用次数：94

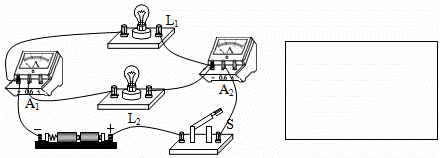

入库时间：2020-08-28请根据如图所示的实物图，画出对应的电路图。
-
难度：
使用次数：146
入库时间：2020-08-28
在“探究液体压强的特点”实验中，小明进行了如下的猜想：
猜想一：液体内部压强大小可能与液体深度有关。
猜想二：液体内部压强大小可能与液体密度有关。
猜想三：液体内部压强大小可能与方向有关。
为了验证以上猜想，小明进行了如图所示的操作：
（1）实验过程中探头受到的液体压强大小是通过 反映的。
（2）为了验证猜想一，应选择 两组实验对比，可初步验证出猜想一是正确的。
（3）探究液体压强与液体密度的关系时，对比乙、丙两组实验，小明可得出的结论是：当液体深度相同时，液体的密度越大，液体的压强就越 。
-
难度：
使用次数：82
入库时间：2020-08-28

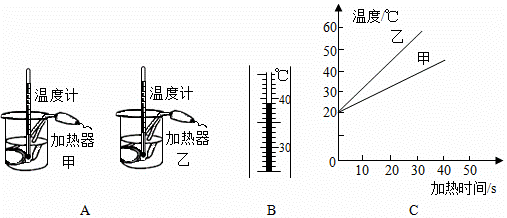

在研究”不同物质的温度变化与吸热关系”实验中，取质量和初温都相同的甲乙两种液体，分别装入相同烧杯中，用相同的加热器加热，如图A所示。
（1）图B为某时刻的温度，其示数为 ℃。
（2）分析图C可知，吸收相同热量， 液体升温更高； 液体更适合作汽车发动机的冷却液。
（3）若甲、乙液体从图C所示的初温分别升高到40℃和35℃，吸收热量之比为2：1，则甲、乙液体的比热容之比为 。
-
难度：
使用次数：153
入库时间：2020-08-28
“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌面上，标有刻度（图中未画出）的白色纸板ABCD能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
（1）实验前，应将纸板 放置平面镜上；移动激光笔，使入射光束绕入射点O沿逆时针方向转动，可观察到反射光束沿 时针方向转动；
（2）移动激光笔，使入射角为45°，测得反射角也为45°，由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？ ；
（3）如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现此现象说明了： ；
（4）在图甲中，若将纸板（连同激光笔）绕CD向后倾斜，此时反射光束 （选填字母符号）。
A．仍在纸板上呈现
B．被纸板挡住
C．在纸板前方
（5）实验结束后，同组的小明和小刚都想从镜子中看到对方的眼睛，而不想让对方看到自己的眼睛，结果他俩谁都没有能做到，你认为没有能做到的原因是 。
-
难度：
使用次数：183
入库时间：2020-08-28
在“探究电流与电阻的关系”实验中：

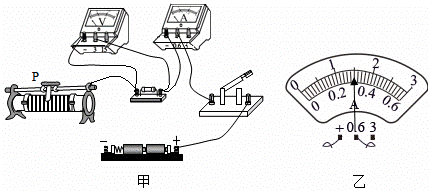

（1）如图甲所示，请你用笔画线代替导线，将图中电路连接完整（请勿更改原有导线，导线不得交叉），
要求：当滑动变阻器的滑片P向左移动时，电路中的电流变大。连接电路时，开关必须 。
（2）闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是 。
（3）实验过程中，将5Ω的电阻接入电路中，闭合开关，调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为 A．将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片P向 （选填“左”或“右”）端移动，使电压表示数为 V。
