难度：
使用次数：166
入库时间：2020-08-27如图是小明在水平桌面上“探究平面镜成像特点”的实验装置。
(1)实验中用玻璃板代替平面镜，利用了玻璃透明的特点，便于确定_______，玻璃板应_______放置；
(2)在玻璃板前面放一只棋子A，再拿一只相同棋子B在玻璃板后面移动，直至与棋子A的像重合，这样做是为了比较_______的关系；若将光屏放在棋子B所在的位置，直接观察光屏，不能看到棋子A的像，说明平面镜所成的像是_______（选填“实”或“虚”）像；
(3)实验时小明发现棋子A的像较暗，很难使棋子B与之重合，用手电筒对着玻璃照射棋子A的像，_______（选填“能”或“不能”）使像变亮。
-
难度：
使用次数：152
入库时间：2020-08-27
在“探究阻力对物体运动的影响”实验中：
(1)小明调试实验装置时，将小车从斜面上A处滑下，如图甲所示，小车滑出水平木板右端而掉落下去。为让小车不滑出木板，下列做法不可行的是_______；
A．小车仍从斜面A处滑下，换一个更长的木板
B．增大斜面的倾角，小车仍从斜面上A处滑下
C．斜面倾角不变，小车从斜面上A处以下位置滑下
D．减小斜面的倾角，小车仍从斜面上A处滑下
(2)调试成功后，小明每次均将小车从斜面上同一高度处滑下，让小车分别在毛巾、棉布和木板表面运动，最终小车静止时的位置如图乙所示。由此可得：小车受到的阻力越小，运动的路程越________。进一步推理可知：若小车运动时所受阻力为零，小车将保持________（填运动状态）；
(3)在上述实验中，小车在毛巾表面运动过程中的速度变化量________（选填“大于”、“等于”或“小于”）在木板表面运动过程中的速度变化量；
(4)上述实验结论是小明在分析实验现象的基础上，经过科学推理得出的。下列得出实验结论的过程与该实验相同的是________。
A．探究影响压力作用效果的因素
B．用小磁针探究磁体周围的磁场
C．探究声音能否在真空中传播
D．探究动能大小与物体质量的关系
-
难度：
使用次数：162
入库时间：2020-08-27
为做好消毒防疫，学校给各班准备了一些瓶装的75%消毒酒精。小明所在的物理兴趣小组围绕这些消毒酒精开展下列活动。

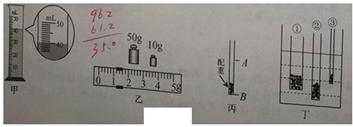

(1)把天平放在水平台面上，先将________，再调节平衡螺母，使指针对准分度盘中央的刻度线；接着小明用天平测出瓶酒精的总质量为96.2g，再将部分酒精倒入量筒中，液面如图甲所示：最后用天平测出剩余酒精和瓶的总质量，测量结果如图乙所示，天平的读数为________g，75%消毒酒精的密度为________g/cm3；
(2)如图丙所示是小明用粗细均匀吸管制成的简易密度计，竖直漂浮在水中时，水面位于图中A处，图中AB间距离为10.5cm，则A处应标为________g/cm3。再将该密度计漂浮在75%消毒酒精中，此时所受的浮力的________（选填“大于”、“等于”或“小于”）在水中所受的浮力，它浸入酒精中的深度h为________cm；
(3)如图丁所示是三位同学用不同的粗细均匀吸管制成的密度计，竖直漂浮在水中时的情形，其中密度计________（选填“①”、“②”或“③”）在测量其他液体密度时结果更精确。
-
难度：
使用次数：156
入库时间：2020-08-27

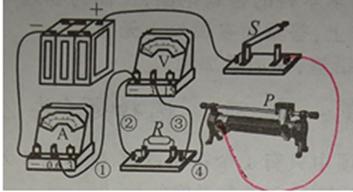

在“探究电流与电压关系”实验中，小明所用电路如图所示。
(1)请用笔画线代替导线，将实物电路连接完整。要求：开关闭合前无需移动滑片________；
(2)闭合开关，电流表有示数，电压表无示数，小明检查发现仅导线有故障，则故障为________；
A．导线④断路
B．导线③断路
C．导线②断路
D．导线①断路
(3)排除故障后，闭合开关，移动滑片，当电压表示数为1V时，读出电流表示数并记录在上表中；继续移动滑片，分别读出电阻两端电压为2V和3V时电流表的示数，并依次记录在表格中。
实验序号
U/V
I/A
①
1.0
0
20②
2.0
0.40
③
3.0
0.58
(4)分析表中数据，可得出的结论是：________；
(5)实验结束，小明整理器材时发现定值电阻很热，他联想到：处理数据时，第三组数据之间的关系与前两组数据之间的关系存在差异，他和同组小华就此展开讨论，认为数据差异可能是由于________造成的。由此反思实验过程：实验时每次读取数据后要________（写具体操作），再记录数据，减小此因素对测量结果的影响。
-
难度：
使用次数：156
入库时间：2020-08-27

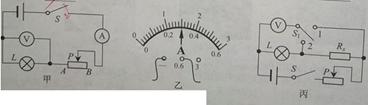

(1)如图甲是小红测量小灯泡额定功率的电路图，灯泡额定电压U额=3.8V；
①闭合开关，移动滑动变阻器滑片至图甲所示位置，电压表示数为2V，为测量灯泡的额定功率，应将滑动变阻器滑片向________端（选填“A”或“B”）移动；
②当灯泡正常发光时，电流表示数如图乙所示，则灯泡的额定电流I额=________A，额定功率P额=________W；
(2)小明想利用小红的实验器材测量一未知电阻Rx的阻值，发现电流表已经损坏。聪明的小明利用小红实验中小灯泡的额定电压和测得的额定电流，设计了如图丙所示的电路，测出了电阻Rx的阻值。请你帮助小明补全实验步骤：
①闭合开关S，将单刀双掷开关S1拨向触点________，移动滑动变阻器滑片，________；
②开关S仍闭合，再将单刀双掷开关S1拨向另一触点，应________（填滑动变阻器滑片位置的变化情况），读出电压表示数为U；
③写出Rx的表达式：Rx=________（用所测物理量和已知量的符号表示）。
