难度：
使用次数：193

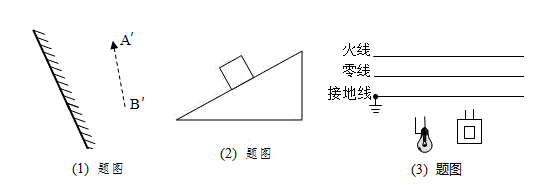

入库时间：2020-08-26请根据要求作图（保留作图痕迹）。
（1）图中A'B'是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB________；
（2）一木箱静止于斜面，请作出木箱对斜面的压力示意图________；
（3）根据安全用电原则将图中的灯泡和开关连入照明电路_________。
-
难度：
使用次数：162
入库时间：2020-08-26
在探究“滑动摩擦力的大小与哪些因素有关”的实验话动中，同学们提出了以下情想：
A．滑动摩擦力的大小可能与物体间接触面积大小有关
B．滑动摩擦力的大小可能与接触面的粗糙程度有关
C．滑动摩擦力的大小可能与压力大小有关

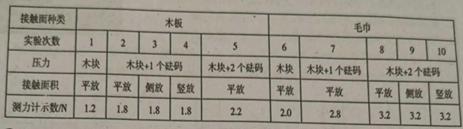

他们选择的器材有长方体木块，弹簧测力计，两个相同砝码、木板、毛巾等，实验中用弹簧测力计水平拉着木块在水平面做______运动，使摩擦力大小与弹簧测力计示数相等，收集的实验数据如下：
①分析表中______组实验数据，可以验证猜想B。
②分析2、3、4或8、9、10组实验数据，可得到的结论是：在压力和接触面粗糙程度相同时，滑动摩擦力大小与接触面积大小______（选填“有关”或“无关”）。
③综合分析表中数据可得出：滑动摩擦力大小只与______有关
-
难度：
使用次数：126
入库时间：2020-08-26
小红与小刚实验小组在探究“电流与电阻

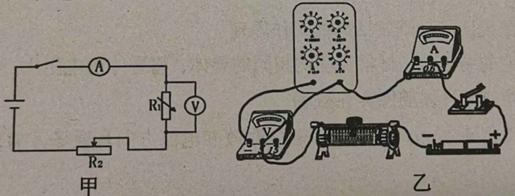

关系”实验时，选择的实验器材有：电源（电压恒定为3V）、电流表、电压表、开关、电阻箱、滑动变阻器（规格为“20Ω，2A”）和导线若干（1）图甲是他们设计的实验电路图，小刚根据电路图连接了如图乙的实验电路，小红检查时发现有一根导线连接错误，请你在连接错误的导线上打“×”，用笔划线代替导线正确连接_______（注意：导线不能交叉）。
（2）改正错误后，他们将滑动变阻器阻值调到最大，电阻箱阻值调到5Ω，闭合开关，发现电压表有示数，电流表无示数，造成这一现象的原因可能是______（写出一条即可）；

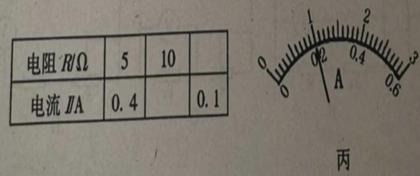

（3）排除故障后进行实验，得到第一次实验数据如下表，接着他们将电阻箱阻值调到10Ω，闭合开关，调节滑片，直到电压表的示数为______V，此时电流表的示数如图丙所示，读数为______A；
（4）第三次实验，电阻箱接入电阻如图丁所示，读数
______
；（5）分析表中数据得出
结论是：电压一定时，导体中的电流与导体的电阻成______；（6）为了验证以上规律的可靠性，可以测量更多组数据，但电阻箱接入电路的阻值不得超过______
。 -
难度：
使用次数：182
入库时间：2020-08-26
小雨同学家装修新房，看到工人师傅使用如图所示的一种自制的简易起重装置向楼上吊装笨重的装修材料，感觉该装置简单易制、方便快捷，大大减少了工人搬运材料的劳动强度。小雨观察到电动机的输出功率800W，将两袋（每袋质量50kg）水泥匀速提升到10m高的4楼需要用时15s。假设电动机的输出功率恒定不变。请帮小雨完成下列问题：（g=10N/kg）
(1)此次吊装过程中绳子自由端移动的速度是多大?
(2)电动机对绳子的拉力多大?
(3)该滑轮组的机械效率多大?
-
难度：
使用次数：134
入库时间：2020-08-26

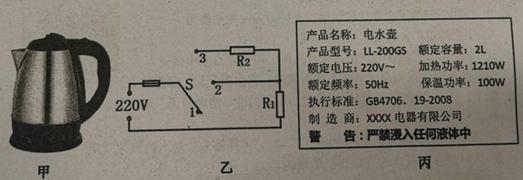

图甲是某品牌的电热水壶，其工作电路简图如图乙所示，开关S可以控制其加热、保温和停止三个状态，其名牌如图丙所示。在该电热水壶正常工作的情况下，将一壶25℃的水在1标准大气压下加热到沸腾(假设电热丝产生的热量全部被水吸收，R1、R2的阻值不随温度变化，c水=4.2×103J/（kg·℃），1L=10-3m3)。求：
(1)水吸收的热量；
(2)R1、R2的阻值；
(3)加热这壶水到沸腾所用时间（结果保留一位小数）；
(4)实际加热这壶水到沸腾用时10.5min，求实际电压。
