电动自行车两制车手柄中各有一只开关S1、S2,在行驶中用任意一只手柄利车时,该手柄上的开关立即断开,电动机停止工作。下列电路设计符合要求的是( )
A. B.
C. D.
对于下列四个实验的描述完全正确的有( )
①甲图实验现象说明了动圈式话筒的工作原理
②乙图实验探究的结论是:材料长度均相同的导体,粗导体的电阻大,细导体的电阻小
③丙图实验证明通电导体周围存在磁场
④丁图中开关闭合导体ab向左运动,若同时改变电流方向和磁场方向,导体ab运动方向不改变
A. ①② B. ①②③ C. ②③④ D. ①③④
物理科代表为全班同学设计了如下四个电路图,图中电源电压未知但不变,R0为阻值已知的定值电阻,R1为最大阻值已知的滑动变阻器,通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是( )
A. B.
C. D.
小华发现一只虫子在长50cm、质量10g的刻度尺上向右爬行,她将刻度尺右端伸出水平课桌边缘23cm,如图所示,当虫子爬行到距刻度尺右端3cm处时,刻度尺刚好翻转,由此计算出虫子的质量约为(g=10N/kg,刻度尺质量分布均匀,不考虑虫子的长度)( )
A. 1g B. 3g C. 7g D. 10g

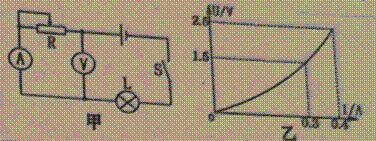

如图甲是小明设计的自助探究实验电路,灯泡L在安全范围内的伏安特性曲线如图乙,电源电压恒为4.5V,滑动变阻器R的最大阻值20Ω,电流表量程0~0.6A,电压表量程0~3V。下列是小明对此电路通过计算分析作出的几个判断,其中正确的是( )
A. 变阻器滑片右移时电流表示数变大,电压表示数变大,灯泡亮度变亮
B. 变阻器滑片右移时电流表示数变小,电压表示数变小,灯泡亮度变暗
C. 为保证电路各元件安全,滑动变阻是阻值只能在5Ω~10Ω之间调节
D. 在安全调节过程中滑动变阻器消耗的最小电功率是0.9W
