难度：
使用次数：169
入库时间：2020-08-25(1)如图甲是街头魔术“人体悬空”，神奇的表演让观众啧啧称奇，备感神秘，但图乙的场景又让人大跌眼镜。原来：魔术爱好者双腿间夹着一根钢管，钢管延伸出来的短板正好可以让助手躺在上面。不过这样也是非常耗费体力的，难怪助手坚持了没一会就因体力不支而摔倒。请根据甲、乙图，写一句评论，在该魔术中物理规律是否“失效”，并作简单说明：______；
(2)图丙、丁是某地街头的“人体悬浮”术表演，请根据丙、丁图，提出“人体悬浮”平衡的原因猜想（从受力的角度看人是如何平衡的）：______。
-
难度：
使用次数：185
入库时间：2020-08-25
如图是一长方形玻璃砖ABCD，其中AB、BC面涂有反射涂层，一条光线从AD面射入玻璃砖，请画出该光线进入玻璃砖后经过AB、BC面的两次反射，并最终从AD面射出的光路图。
-
难度：
使用次数：162
入库时间：2020-08-25
如图所示，在体育课上小明从被竖直的绳子吊着的爬杆上匀速下滑，请画出此时爬杆在竖直方向的受力示意图。
-
难度：
使用次数：144
入库时间：2020-08-25

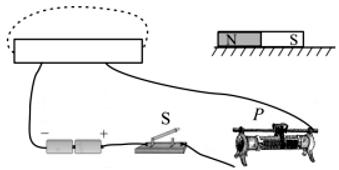

如图所示，开关闭合后，将滑片P向右滑动的过程中，螺线管右侧的磁体所受的吸引力会变大。请将图中的滑动变阻器按要求连入电路，并画出螺线管的绕法，标出磁感线的方向。
-
难度：
使用次数：142
入库时间：2020-08-25

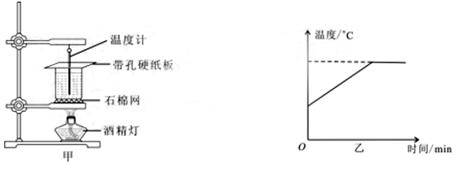

如图甲是a实验小组“探究水的沸腾”实验装置实验过程中他们绘制出了水温随时间的变化图像，如图乙所示。
(1)实验中，他们发现温度计上部出现许多小水珠，这些小水珠是______形成的；
(2)水沸腾后撤去酒精灯，水能继续沸腾一小段时间，其原因是______；
(3)b实验小组用完全相同的装置做此实验，水的初温相同，但烧杯中水比a小组的少，请在图乙中大致画出b小组根据记录的数据绘制的水温随时间变化的图像（ ）。
