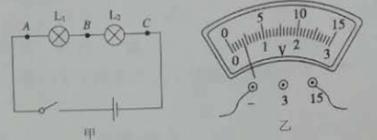

入库时间：2020-08-25如图甲是小明“探究串联电路的电压规律”的实验电路图。
(1)连接电路时，开关应______。实验时，灯L1和灯L2的规格应______。（填“相同”或“不相同”）
(2)闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据分别是UAB=3V，UBC=0V，UAC=3V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是______。
(3)处理好故障后，小明把电压表接在AB之间重新测量，电压表示数如图乙所示，电压表的分度值是______V；为了使实验结果更准确，接下来小明应该：断开开关______。
(4)正确实验后，小明分析多组数据得出结论______。（请使用文字叙述）
-
难度：
使用次数：122
入库时间：2020-08-25

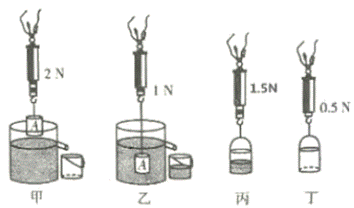

小红设计了如图所示的实验来探究“浮力的大小跟排开液体所受重力的关系”。
(1)实验的最佳顺序是______。
A．甲、乙、丙、丁
B．丁、甲、乙、丙
C．乙、甲、丁、丙
(2)图乙中物体受到的浮力是______N。通过实验可得到的结论是：浸在液体中的物体，受到的浮力大小等于它______。
(3)以下情况会影响结论的是______。
A．图乙中水面未到达溢水杯的溢水 B．图乙中物体未全部浸没在水中
(4)将图乙中的水换成酒精（
），物体受到的浮力______。（填“变大”“变小”或“不变”）(5)小红利用上述实验中的器材和木块，探究“漂浮在液面上的物体所受浮力的大小是否遵循阿基米德原理”，实验过程中______步骤不需要弹簧测力计。（填“甲”“乙”“丙”或“丁”）
-
难度：
使用次数：121
入库时间：2020-08-25

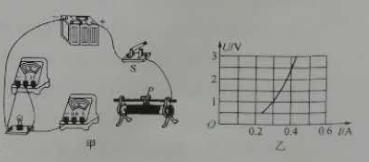

小飞要测量标有“2.5V”字样小灯泡的电阻，选取电压是6V的电源。
(1)用笔划线代替导线，将图甲的实物图连接完整（ ）。（要求滑动变阻器的滑片向右滑动时，小灯泡变亮，导线不允许交叉）
(2)此实验的原理是______。闭合开关前，滑动变阻器的滑片应移到最______瑞。（填“左”或“右”）
(3)图乙中，小灯泡的I-U图像不是一条直线，原因是小灯泡的电阻随______的变化而变化，小灯泡的额定功率是______W。
(4)小飞又取来阻值是600Ω的定值电阻R0、一个开关和阻值约5Ω的未知电阻R1，用如图所示的电路来测量R1的阻值，小飞的实验方案如下：
a.闭合S1，断开S2，读出电压表的示数是U1
b.闭合S1和S2，读出电压表的示数是U2
则电阻R1=______（用U1、U2和R0表示），小飞的实验方案______（填“能”或“不能”）准确测得电阻R1的阻值，理由是______。
-
难度：
使用次数：102
入库时间：2020-08-25
如图，某同学用40N的拉力，在6s内将重90N的物体匀速提升2m，不计绳重和摩擦。在此过程中，求∶
(1)拉力F做的有用功是多少？
(2)该滑轮组的机械效率是多少？
(3)拉力开的功率是多少？
(4)若绳子所能承受的最大拉力是45N，请计算说明，使用该滑轮组能否提起重120N的物体？
-
难度：
使用次数：145
入库时间：2020-08-25
下表是小李家部分用电器的参数。
用电器
额定电压/V
额定功率/W
数量/个
电饭锅
220
1100
1
电烙铁
100
1
节能灯
16
10
(1)表中所有用电器同时正常工作的总功率是多少千瓦？
(2)电饭锅正常工作时的电流是多少？
(3)电烙铁正常工作时的电阻是多少？
(4)小李家有一款电热水壶、加热效率是75%正常工作时，将质量是3.63kg，初温是20℃的水加热至30℃，需要2.8min。小李在某次烧水时，发现这个电热水壶的实际功率只有1000W，则这次烧水时，小李家的实际电压是多少？（设电热水壶电阻不受温度影响）
