难度：
使用次数：173
入库时间：2020-08-25如图所示，一束光AB从空气斜射向透明玻璃，请作出这束光的反射光线和大致的折射光线。（保留作图痕迹）
-
难度：
使用次数：107
入库时间：2020-08-25
请根据图中小磁针静止时的指向，标出通电螺线管的N极和电源的正极。
-
难度：
使用次数：154
入库时间：2020-08-25

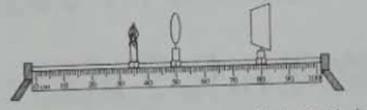

下图是“探究凸透镜成像的规律”的装置图，凸透镜的焦距是10cm。
(1)点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心在______上；
(2)将实验器材按图中位置放置，光屏上烛焰的像是倒立、______的实像，应用此规律工作的是______；（填“照相机”“投影仪”或“放大镜”）
(3)将图中的凸透镜换成焦距是8cm的凸透镜，保持蜡烛和凸透镜的位置不变，要在光屏上成清晰的像，光屏应向______凸透镜的方向移动；（填“靠近”或“远离”）
(4)实验中，不小心用指尖触摸到了凸透镜，这时光屏上的像______。（填“变暗”“无变化”或“变残缺”）
-
难度：
使用次数：117
入库时间：2020-08-25

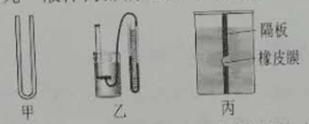

某同学用下列器材探究“液体内部的压强”。
(1)他向图甲的U形管内注入适量的红墨水，红墨水静止时，U形管两侧液面高度______；
(2)图乙压强计通过U形管两侧液面的______来反映橡皮膜所受压强的大小，用手指按压橡皮膜发现U形管中的液面升降灵活，说明该装置______；（填“漏气”或“不漏气”）
(3)他把探头放入水面下6cm处，探头受到水的压强是______Pa；继续向下移动探头，会看到U形管两侧液面的高度差变大，说明液体内部的压强与液体的______有关；
(4)为了检验“液体内部的压强与液体密度有关”这一结论，他用图丙的装置，在容器的左右两侧分别装入深度相同的不同液体，看到橡皮膜向左侧凸起，则______侧液体的密度较大。（填“左”或“右”）
-
难度：
使用次数：184
入库时间：2020-08-25
利用图中的装置探究水和煤油的吸热情况。在两个相同的烧瓶中分别接入电阻丝，装入质量和初温都相同的水和煤油，分别插入温度计。
(1)装置中电阻丝的阻值应______（填“相等”或“不相等”），实验中用______来反映液体吸收热量的多少。按照下表中的数据，请计算出煤油的比热容是______J/（kg·℃）；
液体
质量/g
初温/℃
加热时间/min
末温/℃
煤油
150
20
10
50
水
150
20
10
35
(2)夏天，海边昼夜温差变化小，这是因为水的______大；
(3)在烧瓶中重新填装质量和初温都相同的煤油，接入阻值不同的电阻丝，此装置就可以探究电流通过导体产生的热量与______的关系。
