用如图所示的装置探究平面镜成像特点。
(1)组装器材时,要使玻璃板与水平桌面相互 。实验中选用两只完全相同的棋子A、B,其目的是为了比较像与物 的关系;
(2)若在棋子A的像的位置上放一光屏,光屏上 (能/不能)呈现出像;
(3)若将玻璃板绕底边向棋子B一侧翻转90°,则在此过程中,棋子A的像大小变化情况是 。棋子A顶端与其像之间的距离变化情况是 。

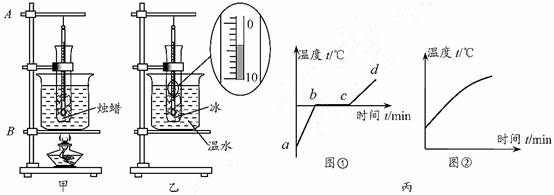

小明分别采用图甲、乙所示的实验装置探究烛蜡、冰的熔化特点。
(1)组装甲装置时,A、B两部件中应先固定 部件;探究时采用“水浴法”而不直接用酒精灯加热除了能减缓升温速度,还能使试管 ;
(2)图乙中温度计的示数为 ℃;
(3)根据实验数据作出两者温度随时间变化的图象(如图丙),其中蜡烛的图象是图 (①/②);图①中bc段对应的时间内,试管里物质的内能 (变大/变小/不变)。
小明用装有沙子的带盖塑料瓶探究浮力的影响因素。
(1)小明列举了三个常识,分别做出了三个猜想,其中符合常识1的是猜想 (填序号)。
常识 | 猜想 |
常识1:木头漂在水面,铁钉沉在水底 常识2:轮船从长江驶入大海,船身会上浮一些 常识3:人从泳池浅水区走向深水区,感觉身体变轻 | 猜想1:与浸入液体的深度有关 猜想2:与液体的密度有关 猜想3:与物体的密度有关 |

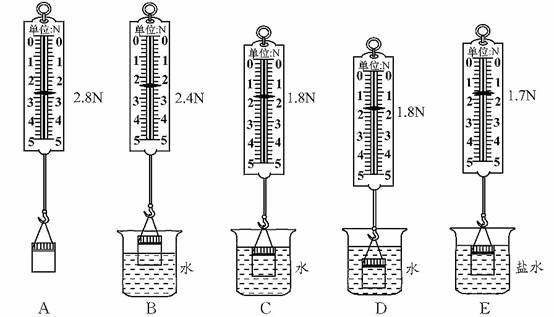

(2)为了验证上述猜想是否正确,小明依次做了如下实验:
①根据A、B、C的结果,可得猜想1是 (正确/错误)的;根据A、C、D的结果,可得猜想1是 (正确/错误)的。深入分析上述现象,可得:浮力大小与 有关,与浸入液体的深度 ;
②接下来根据A、D和E (能/不能)对猜想2进行验证;
③为验证猜想3,小明在老师的指导下,将瓶子中的沙子倒掉一些以减小物体密度。接着他仿照步骤D进行实验,发现此时测力计示数小于1.8N,便认为该猜想是正确的。小明在该实验环节中存在的问题是 。

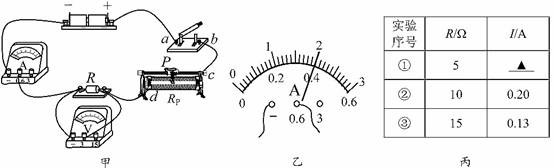

小明用如图甲所示电路探究电流与电阻的关系,电源电压3V,电阻R有4个阻值(5Ω、10Ω、15Ω、25Ω)供选用,滑动变阻器Rp规格为“10Ω 2A”。
(1)开关闭合前,应将滑动变阻器滑片P移到最 (左/右)端;闭合开关后,小明发现电流表、电压表示数均为0,他将一根导线的一端接电源正极,另一端依次试触a、b、c、d各接线柱,当接触到d时,电压表开始有示数且为3V,电流表示数仍为0,经进一步检查,电流表及各接线处均完好,则电路中所有可确定的故障是 。
(2)排除故障并将问题元件进行同规格更换,此时R的阻值为5Ω.闭合开关,调节滑片P,使电压表示数到达某一数值,此时电流表示数如图乙所示,该示数为 A.接着将R阻值换成10Ω,向 (左/右)端移动滑动变阻器滑片,以保持电压表的示数不变。
(3)将R阻值换成15Ω重复上述操作。三组数据如表所示,由此可得:电压一定时,电流与电阻成 。为提高结论的可靠性,换用阻值为25Ω的电阻继续上述实验,是否可行? (可行/不可行)

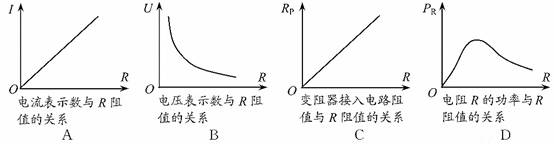

(4)下列图象中,能大致反映本实验中各物理量之间关系的是
Phyphox是一款功能强大的物理实验手机软件,其中的AcousticStopwatch功能能够自动记录下所接收到的两次响声之间的时间间隔:当手机接收到第一次响声时便自动计时,当再次接收到响声时计时自动停止(类似于使用秒表时的启动和停止),由于对声音的响应非常灵敏,计时可精确到0.001s。
甲、乙两人使用手机在空旷安静的广场上测量声音的传播速度。他们分别站于间距测量值为s的A、B两处,打开手机软件做好计时准备。甲先在手机边击掌一次,乙听到击掌声之后,也在手机边击掌一次。查看甲、乙两手机均有效记录下了两次掌声的时间间隔,分别为t甲、t乙.
(1)若已知空气中的声速为340m/s,0.001s内声音的传播距离为 m;
(2)本实验中两手机所记录的时间大小关系是t甲 t乙(>/=/<);
(3)测得空气中声音的传播速度v声= 。(用s、t甲、t乙表示)
