难度：
使用次数：125
入库时间：2020-08-21如图所示已画出永磁体与通电螺线管之间的磁感线分布情况中的一条。请标出：①磁感线的方向：②在括号中标出电源右侧的极性（用“+”或“-”表示）。
（ ）
-
难度：
使用次数：133
入库时间：2020-08-21

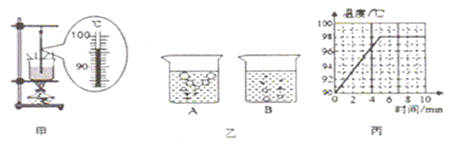

如图所示是探究“水的沸腾”的实验装置。当水温上升到90℃时，每隔1min记录一次温度计的示数，直到水沸腾5min后停止记录：
(1)图甲中温度计读数是 _______℃，图乙中，表示水在沸腾时的现象是其中的 ______图（选填“A”或“B”）；
(2)根据实验数据，作出了水的温度随时间变化的图像，如图丙所示，由图像可知，在当时条件下，水的沸点是 _______℃；
(3)水在沸腾过程中的特点____________；
(4)水沸腾时，杯口附近出现大量“白气”，“白气”是水蒸气遇冷___________形成的。
-
难度：
使用次数：166
入库时间：2020-08-21
如图甲、乙、丙所示，小明利用小桌、海绵、砝码等探究影响压力作用效果的因素：
(1)本实验是通过观察_________来比较压力作用效果的。实验中用到的研究方法有_________和转换法；
(2)通过比较图甲、乙，说明_________ ，压力的作用效果越明显；
(3)通过比较图_________（填序号），说明压力一定时，受力面积越小，压力的作用效果越明显；
(4)将该小桌和砝码放在如图丁所示的木板上，则图丙中海绵受到的压强p和图丁中木板受到的压强
的大小关系为p_________（选填“>”“<”或“=”）。 -
难度：
使用次数：176
入库时间：2020-08-21
某课外兴趣小组的同学对学校的自来水密度进行了测定：
(1)某同学将天平放在水平桌面上，游码移到标尺左侧的零刻度线，发现指针位置如图甲所示，然后向________(选填“左”或“右”)调节_______使指针指在分度盘中央；
(2)实验正确操作，测出自来水和杯子总质量为114.8g，将部分水倒入量筒，如图乙所示，测出量筒中水的体积为________ cm3。测出剩余自来水和杯子的质量，如图丙所示，为_________ g；
(3)根据上述实验数据，计算出自来水的密度为__________ kg/m3；
(4)在向量筒倒入自来水时，如果不慎有水溅出，则测出的自来水密度会________ (填“偏大”“偏小”或“不变”)。
-
难度：
使用次数：165
入库时间：2020-08-21

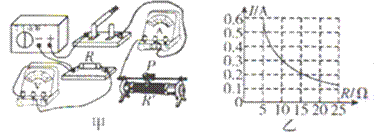

某学习小组在“探究通电导体中的电流与电阻的关系”实验中，连接了如图甲所示的电路（电源电压保持4.5V不变）。
(1)用笔画线代替导线将图甲实物电路连接完整；（要求：滑动变阻器的滑片P向左移动时，电路中电流变大；导线不得交叉）
(2)连接好电路，闭合开关，发现电压表示数等于电源电压，电流表有示数，移动滑片，电表示数不变，则故障为滑动变阻
_________；(3)探究通电导体中的电流与电阻的关系实验要在电压一定时进行，图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图像。由图像可知R两端的电压为________V；当R的电阻由5Ω更换为10Ω时，闭合开关后，为使R两端的电压________ （选填“改变”或“不变”），滑动变阻器的滑片应向____（选填“左”或“右”）端滑动；若实验中R的阻值分别是5Ω、10Ω、15Ω、20Ω、25Ω，为了保证完成实验，则滑动变阻器的阻值至少是________Ω。
