难度：
使用次数：128
入库时间：2020-08-20在“探究电流与电阻的关系”实验中，老师提供了两节新干电池、电流表、电压表、开关、两个滑动变阻器（规格为“10Ω 1A”和“20Ω 0.5A”），阻值为10Ω、20Ω、25Ω的定值电阻各一个，一个标记模糊、阻值未知的定值电阻，以及导线若干。

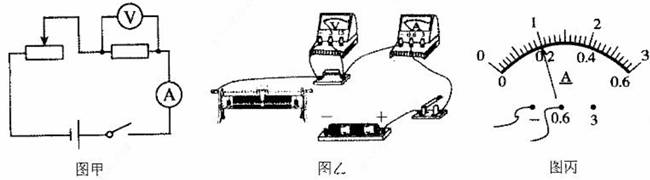

（1）请根据图甲，用笔画线代替导线将实物图（图乙）连接完整。（要求导线不交叉；当滑片向右移动时，滑动变阻器接入电路的阻值变大）
（2）将滑动变阻器阻值调到最大，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因可能是定值电阻 （选填“断路”或“短路”）。
（3）排除故障后，更换不同电阻进行实验，测得数据填入下面表格，第一次实验时，电流表的示数如图丙所示，为 A．当取下10Ω的定值电阻，换接上20Ω的定值电阻时，为控制定值电阻两端电压为
V不变，应将滑动变阻器的滑片向 （选填“左”或“右”）移动。
实验序号
1
2
3
电阻R/Ω
10
20
25
电流I/A
0.10
0.08
（4）由表中数据可知，导体两端的电压一定时，通过导体的电流与导体的电阻成 （选填“正比”或“反比”）。
（5）根据表格数据判断，实验中选用的滑动变阻器可能是 （选填“A”或“B”），
A．“10Ω 1A”
B．“20Ω 0.5A”
（6）小亭同学在完成实验后，想知道标记模糊的定值电阻的阻值Rx（老师告知其阻值大于25Ω）。此时电压表被另一组的同学借走，小亭经过思考，为减小测量误差，需要增大电源电压，于是找来一个能够使用的旧蓄电池组（其电压小于10V），巧妙的应用电流表和实验中选用的变阻器，以及其它现有的实验器材，设计了如图丁所示的电路，并计算出了该电阻的阻值。具体操作如下：
①按电路图连接电路，电流表选择合适的量程，将滑动变阻器滑片P调至A端，闭合开关S，读出电流
表的示数为0.18A。
②将滑动变阻器滑片P调至B端，读出电流表的示数为0.30A。
③则Rx＝ Ω。
-
难度：
使用次数：111
入库时间：2020-08-20
阅读短文，回答问题：
今年6月，我国在西昌卫星发射中心用长征三号运载火箭，成功地将北斗导航系统的最后一颗组网卫星送入太空，如图是长征三号运载火箭发射时的情景，火箭加速离开地面时，发出巨大的轰鸣声，拖着长长的橘红色火焰直奔天际。
北斗导航系统的最后一颗组网卫星准确进入轨道，并进行工作，标志着北斗导航系统可以成功为全球用户提供定位和导航服务。北斗导航系统中有地球同步卫星，地球同步卫星运行方向与地球自转方向相同，绕地球转动的周期跟地球自转周期相同。
地球同步卫星可以对所覆盖区域实现24小时不间断的卫星通信。其优点是：只要在卫星覆盖范围内，任何两点之间都可进行通信；不易受陆地灾害的影响；同时可在多处接收。
（1）火箭发射时，高温高压的燃气从尾部喷出，火箭获得上升的推力，这是利用了力的作用是 的。
（2）火箭加速离开地面的过程中，动能 ，重力势能 。（均选填“减小”或“增大”）。
（3）地球同步卫星绕地球转动时，卫星的运动状态 （选填“不变”或“改变”）。
（4）卫星通信是通过 （选填“超声波”或“电磁波”）传递信息的。
-
难度：
使用次数：145
入库时间：2020-08-20
初春时节，新冠疫情来袭，小征的爸爸是一名志愿者，每天结束忙碌的工作后，为了小区的群众安全，义务到小区门卫岗亭值夜班，岗亭里没有暖气，为了给爸爸取暖，小征把家里的电取暖器送到岗亭使用。接通电源工作一段时间后，小征发现电阻丝热的发红，而连接电阻丝的导线却不怎么热。请你根据学过的物理知识，帮助小征解释产生此现象的原因。
-
难度：
使用次数：114
入库时间：2020-08-20
防疫期间，小慧的爸爸驾驶一辆东风牌的厢式货车，为社区运送物资，如图所示，小慧通过查阅资料了解到：当该车满载货物时，总质量为4×103kg，发动机的牵引力为3×103N．若该车在平直公路上以20m/s的速度匀速直线行驶3600m。在此过程中，求：
（1）货车行驶所用的时间是多少？
（2）该车满载货物时，所受到的重力是多少？
（3）牵引力所做的功是多少？
-
难度：
使用次数：170
入库时间：2020-08-20
如图甲所示是某品牌电饭煲，图乙是该电饭煲的原理图。它有高温和保温两档，通过开关S进行调节，R0与R为阻值不同的电热丝。现在将该电饭煲接在220V的电源上，用高温档工作时，电路的总功率为1000W；用保温档工作时，电路的总功率为440W．已知c水＝4.2×103J/（kg℃）。求：
（1）电饭煲在高温档时，开关S应 （选填“闭合”或“断开”）。
（2）电热丝R0的阻值是多少？
（3）当电饭煲处于保温档时，电路中的电流是多少？
（4）用电饭煲将质量为2kg的水加热，使其温度升高30℃，则水吸收的热量是多少？
