入库时间：2020-08-19按题目要求作图:
(1)如图甲，请画出鸡蛋在水中下沉时的受力示意图；
(2)如图乙，请作出入射光线在玻璃砖AC面上的反射光线和大致的折射光线；
(3)如图丙，请用笔画线代替导线将两孔插座､电灯和开关分别接入电路。
-
难度：
使用次数：158
入库时间：2020-08-19
如图，塔式起重机上的滑轮组将重为1.2
104N的重物匀速吊起2m时，滑轮组的机械效率为80%，g取10N/kg。
(1)求提升重物做的有用功；
(2)求绳端的拉力；
(3)若动滑轮的质量为40kg，求克服摩擦和钢丝绳重所做的功。
-
难度：
使用次数：162
入库时间：2020-08-19
如图，电源电压为12V，灯泡L的规格为“6V 3W”，滑动变阻器R1上标有“20Ω 1A”，
，电流表量程为
。将开关S闭合，S1､S2断开，调节变阻器使灯泡正常发光｡(1)求灯泡正常发光时的电阻；
(2)求滑动变阻器10s内消耗的电能；
(3)将开关S、S1、S2都闭合，移动滑片P且电路安全，求R1与R2功率之比的最大值。
-
难度：
使用次数：112
入库时间：2020-08-19
小明探究铅笔芯的电阻大小与长度的关系时，找来一支铅笔芯，测量其长度并用两枚金属回形针夹住其两端进行实验。
(1)图甲是测铅笔芯电阻的电路，请用笔画线代替导线将其连接完整。_____
①闭合开关，发现两电表均无示数，为排查故障他将电压表改接在变阻器两端，发现电压表有示数，则电路故障可能是____｡
②排除故障，移动滑片P，电流表示数为0.14A时，电压表示数如图乙，为____V，测出的电阻为____Ω｡
(2)移动回形针，改变并测量铅笔芯接入电路的长度，实验时发现电流表损坏，他又设计了图丙电路测量电阻。
①正确连好电路，闭合开关S，将开关S1先拨至b，移动滑动变阻器滑片P，使电压表示数为U。
②再将S1拨至a，调节电阻箱旋钮至图丁位置，观察到电压表示数略大于U，他把“×1”挡的旋钮又旋了一格，发现电压表示数略小于U，此时他_____（选填“应”或“不应”）再调节滑动变阻器，以使电压表的示数恰好为U。
③推断铅笔芯接入电路的阻值_____（填写范围）。
(3)小明由上述两次实验，得出铅笔芯电阻与长度的关系，请评价他在探究过程中的不足之处∶______｡
-
难度：
使用次数：132
入库时间：2020-08-19
学习小组用侧壁扎有小孔的长塑料瓶做“探究液体压强特点”的实验时，发现每次小孔中水的流量Q（单位时间内喷出水的体积）不同｡水的流量与哪些因素有关，大家提出以下猜想｡
猜想1∶与小孔的形状有关；
猜想2∶与小孔距水面的深度h有关；
猜想3∶与小孔的横截面积S有关；
(1)为验证猜想1，他们在三个相同塑料瓶侧壁的同一位置各扎一个小孔，三孔形状如图甲所示，在小孔处安装阀门和流量计（测流量的仪器）。将瓶中均装满水，打开阀门，测出流量。此步骤存在的问题是_____｡
(2)肯定猜想1后，为探究猜想2，他们在同一塑料瓶的不同位置，分别开相同的圆孔进行实验∶

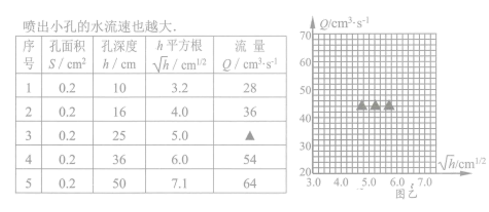

①下表是实验中测得的数据，请在图乙中描点作出流量Q与小孔深度的平方根
的关系图线，表格中第3次流量Q=_____
。
②进一步分析，他们认为深度影响流量的原因是深度越大，液体压强越_____，喷出小孔的水流速也越大。
(3)对于猜想3，大家认为是正确的。为进一步探究流量Q与小孔横截面积S之间的定量关系，老师画了图丙所示的水柱模型，其中v表示水从小孔流出的速度，l表示时间t内流出水柱的长度，S表示小孔的横截面积。
①根据流量定义并结合模型，推导流量Q与流速v､面积S的关系式∶Q=____；
②通常情况下，喷泉竖直向上喷出的水柱在上升阶段粗细并不均匀，则喷出水柱在空中上端较____ （选填“粗”或“细”）｡
