难度：
使用次数：143
入库时间：2020-08-18某学习小组“探究凸透镜成像的规律"，进行了如下操作：
(1)安装并调节烛焰透镜、光屏，使它们三者中心大致在________；
(2)通过探究，记录并绘制了物距u与像距v之间的关系图像，如图甲所示，则该凸透镜的焦距是___________cm；
(3)当蜡烛放在如图乙所示位置时，调节光屏，可在光屏上得到一个倒立、________的实像，生活中的________(选填"照相机”“投影仪“、“放大镜")就是利用这样的成像原理工作的；
(4)若将透镜的上半部分用不适明的纸板挡住，则光屏上________(选填"能”或“不能”)成完整的像；
(5)在图乙中，小明借来物理老师的眼镜将其放在蜡烛和凸透镜之间，发现光屏上原本清晰的像变模糊了，向右移动光屏，光屏上的像又变清晰，说明老师戴的是________(选填“近视”或“远视")眼镜。
-
难度：
使用次数：118
入库时间：2020-08-18
在“探究压力作用效果与哪些因素有关”的实验中，小强利用了多个完全相同的木块和海绵进行了如图所示的实验。
(1)实验中通过观察海绵的________来比较压力作用效果；
(2)对比甲、乙两图可以得出：当________一定时，受力面积越小，压力作用效果越明显；
(3)由甲、丙两图可以探究压力作用效果与________的关系；
(4)对比甲、丁两图，小强认为压力作用效果与压力大小无关，你认为他的观点________(选填“正确"或“错误”)；理由是________。
-
难度：
使用次数：184
入库时间：2020-08-18
用如下图甲所示的电路“探究电流与电阻的关系”，电源电压恒为6V，定值电阻R备有(5Ω、10Ω、20Ω、40Ω)各一个。
(1)闭合开关前，滑动变阻器的滑片P应滑到最___________(选填“左“或“右”)端；
(2)将5Ω的定值电阻接入电路闭合开关，移动滑片P发现电流表示数始终为零，电压表示数不为零，其原因可能是___________(填选项)；
A.定值电阻R短路
B.定值电阻R断路
C.滑动变阻器短路
(3)不改变滑动变阻器滑片的位置，将5Ω的电阻换成10Ω的电阻，闭合开关后，为保证电压表示数与更换前相同，滑片P应向___________(选填“左”或“右”)端滑动；
(4)实验中依次接入定值电阻，调节滑片使定值电阻两端电压相同，记下电流表读数，绘出电流I与电阻倒数
变化的图像乙，由图乙可知：电压一定时电流与电阻成___________比；(5)为完成整个实验，应该选择___________(填选项)种规格的滑动变阻器。
A.50Ω、1.0A
B.100Ω、1.2A
C.200Ω、0.6A
-
难度：
使用次数：138
入库时间：2020-08-18
市面上的电热水壶大多具有加热和保温功能。下图是某电热水壶的电路简图，开关K接通后，开关S自动与触点a、b接通，热水壶开始烧水；当壶内水温达到100oC时，温控开关S自动与a、b断开，并立即与触点c接通，水壶进入保温状态。已知电源电压为220V，电阻R1=50Ω，这种水壶的加热功率P加热是保温功率P保温的5倍，水的比热容c=4.2x103J/(kg.oC)，R1、R2电阻不受温度影响。求：
(1)将1kg初温为35oC的水加热到100oC需要吸收多少热量?
(2)电阻R2的阻值。
(3)在晚上用电高峰期将1kg初温为35oC的水加热到100oC需用时300s，若加热效率为91%，则晚上用电高峰期的实际电压为多少?
-
难度：
使用次数：154
入库时间：2020-08-18

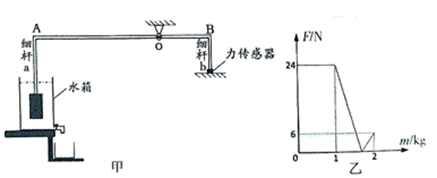

图甲为某自动注水装置的部分结构简图，杠杆AOB始终在水平位置保持平衡，O为杠杆的支点，OA=3OB，竖直细杆a的一端连接在杠杆的A点，另一端与高为0.2m的长方体物块C固定；竖直细杆b的下端通过力传感器固定，上端连接在杠杆的B点(不计杠杆、细杆及连接处的重力和细杆的体积)。圆柱形水箱中有质量为3kg的水，打开水龙头，将水箱中的水缓慢放出，通过力传感器能显示出细杆b对力传感器的压力或拉力的大小；图乙是力传感器示数F的大小随放出水质量m变化的图像。当放出水的质量达到2kg时，物体C刚好全部露出水面，此时装置由传感器控制开关开始注水。(g=10Nkg)求：
(1)物块C的重力；
(2)物块C受到的最大浮力；
(3)从开始放水到物块C上表面刚好与液面相平时，水对水箱底部的压强变化了多少?
