难度：
使用次数：118
入库时间：2020-08-14在“测量额定电压为2.5V的小灯泡的电功率”的实验中：

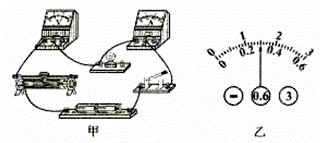

（1）用笔画线代替导线，将图甲补充完整。
（2）正确连线后闭合开关，小灯泡不亮，电流表无示数，电压表有示数，电路故障可能是小灯泡 。
（3）排除故障后，移动滑片至某一位置时电压表的示数为2.2V，为使小灯泡正常发光，应将滑片向 （选填“左”或“右”）移动。
（4）当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定电流为 A，额定功率为 W。
（5）如表记录了部分实验数据。分析数据可知，小灯泡的电阻随电压的增大而 （选填“增大”“减小”或“不变”）
实验序号
电压U/A
电流I/A
电功率P/W
灯泡亮度
1
1.0
0.14
0.14
很暗
2
1.7
0.22
0.374
较暗
3
2.5
正常
4
3.0
0.32
0.96
较亮
（6）若将小灯泡换成阻值为5Ω的定值电阻，利用本实验器材还能完成下列哪个实验 （选填序号）
A．探究电流与电阻的关系
B．探究电流与电压的关系
-
难度：
使用次数：131
入库时间：2020-08-14
新冠肺炎肆虐，武汉封城，全国各地纷纷伸出援助之手。2020年1月29日，我市兰陵县捐赠的首批200t优质大蒜由10辆货车运往武汉（如图），其中一辆货车装满大蒜后总重为3.0×103N，车轮与地面的总接触面积为0.5m2，该货车在某段平直高速公路上以108km/h的速度匀速行驶时，受到的阻力为5.0×103N，30min内消耗柴油24L，已知柴油的密度ρ＝0.85×103kg/m3．热值q＝4.3×103J/kg，求：
（1）该货车静止时对水平路面的压强；
（2）24L柴油完全燃烧放出的热量；
（3）30min内该货车牵引力所做的功。
-
难度：
使用次数：110
入库时间：2020-08-14
图甲是某品牌家用蛋糕机，该蛋糕机配有很多卡通模型，可以做出多种多样的创意小蛋糕，图乙是该蛋糕机的简化电路图，可以实现蛋糕机的低、中、高三档加热功能。单独闭合开关S1时，蛋糕机处于440W的低温档加热状态；单独闭合开关S2时，阻值为55Ω的电阻R2让蛋糕机处于中温档加热状态。求蛋糕机正常工作时：
（1）低温档加热电流；
（2）中温档加热功率；
（3）高温档加热5min消耗的电能。
