如图所示,一边长为5cm的正方体形状的物体悬挂在弹簧测力计下,静止时弹簧测力计的示数为3N;现将物体浸没到如图所示底面积为50cm2的圆柱形容器内的液体中,此时弹簧测力计的示数为1N.问:
(1)物体受到的浮力是多少?
(2)物体浸没前后液体对容器底部的压强变化了多少?

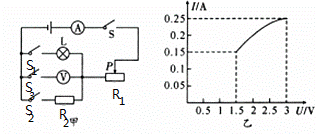

如图甲所示的电路,电源电压保持不变,小灯泡L标有“3V 0.75W”字样,滑动变阻器R1的最大电阻值为20Ω,定值电阻R2=20Ω,电流表的量程为0~0.6A,电压表的量程为0~3V.求:
(1)小灯泡正常发光时的电阻是多少?
(2)只闭合开关S和S2,将变阻器R1的滑片P移到中点时,电流表示数为0.15A,则电源电压是多少?
(3)只闭合开关S、S1和S3,移动变阻器的滑片P,小灯泡L的I﹣U关系如图乙所示,在保证各电路元件安全的情况下,滑动变阻器R1允许接入电路的阻值变化范围是多少?
