难度：
使用次数：190
入库时间：2020-08-13如图所示，太阳能汽车在水平公路上向右匀速行驶，请在图中画出汽车受力的示意图（力的作用点画在重心O点上）。
-
难度：
使用次数：166
入库时间：2020-08-13
如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。
-
难度：
使用次数：102
入库时间：2020-08-13

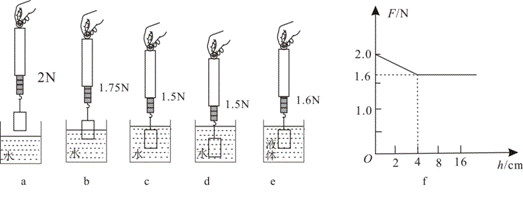

物理兴趣小组在进行“探究浮力的大小与哪些因素有关”实验中，用弹簧测力计挂着一实心圆柱体，以下图a、b、c、d、e分别为实验情景。（g取10N/kg）
(1)通过a、c两次实验，可知物体浸没在水中所受浮力大小是______N；
(2)通过______两次实验，可探究物体所受浮力大小与浸没深度的关系；
(3)通过c、e两次实验，可探究物体所受浮力大小与______的关系；
(4)在某种液体中进行探究的过程中，记录实验数据，得到如图f所示弹簧测力计读数与圆柱体下表面浸入深度的关系图像，则该液体的密度为______kg/m3。
-
难度：
使用次数：185
入库时间：2020-08-13

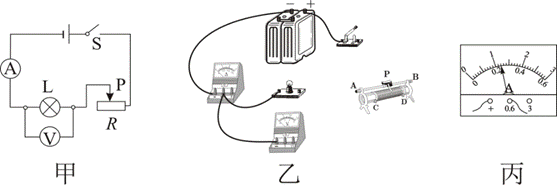

小涛同学利用如图甲所示电路图测量额定电压为2.5V的小灯泡的功率。
(1)请按照图甲所示的电路图，用笔画线表示导线，在图乙中完成实物连接。要求：闭合开关后，当滑动变阻器滑片P向右移动时，电流表示数增大（ ）；
(2)调节滑动变阻器滑片P，当电压表示数为额定电压时，电流表示数如图丙所示，其读数为______A，则该小灯泡的额定功率为______W；
(3)小涛同学在调节滑动变阻器滑片P的过程中，绘制出电流表与电压表示数变化关系的图象如图所示。他将电压表换成一个这样相同的小灯泡，这两个小灯泡并联在电路中，当干路中的电流表示数为0.2A时，两个小灯泡的实际总功率为______W。
-
难度：
使用次数：199
入库时间：2020-08-13

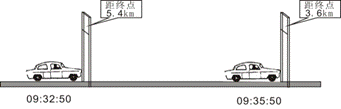

如图所示，一款新型无人驾驶电动汽车，总质量为1.5×103kg，在性能测试中，沿平直的公路匀速行驶，行驶过程中汽车受到的阻力为总重力的0.1倍，（g取10N/kg）求：
(1)汽车匀速行驶的速度；
(2)汽车受到的牵引力；
(3)此过程中汽车牵引力所做的功和做功功率。
