难度：
使用次数：158

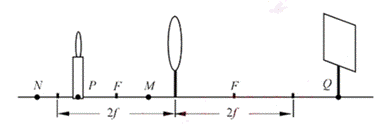

入库时间：2020-08-12在做“探究凸透镜成像规律”的实验中，将蜡烛、凸透镜、光屏依次放在光具座上并调节它们的中心在同一高度，如图所示。现进行如下操作：
(1)将蜡烛第一次放置在M处，第二次放置在N处，则蜡烛与所成像的位置关系为______；
A.两次都在凸透镜同侧
B.两次都在凸透镜两侧
C.第一次在凸透镜同侧，第二次在凸透镜两侧
D.第一次在凸透镜两侧，第二次在凸透镜同侧
(2)某次实验中将蜡烛放置在P处，光屏上所成的像在Q处，现将蜡烛放置Q处，根据______原理，光屏上所成的像______（选填“在”或“不在”）P处。
-
难度：
使用次数：106
入库时间：2020-08-12
为了测量某金属块的密度进行了如下操作：
(1)由于手中没有天平，现利用杠杆平衡原理测物体的质量。如图甲所示，调节杠杆两端的螺母，使杠杆在不挂钩码时保持水平并静止，达到平衡状态。将待测金属块用细线挂在杠杆左侧A点，用完全相同的细线将若干钩码挂在杠杆右侧B点，使杠杆重新在水平位置保持静止。已知右侧钩码的总质量为52g，则该金属块的质量为______g；
(2)将水倒入量筒中，液面位置如图乙所示，再把金属块完全浸没在量筒的水中，液面升高，如图丙所示，则该金属块的体积为______m3 ；
(3)由(1)、(2)步可求得金属块的密度为______kg/m3；
(4)若在第(2)步中先进行图丙所示操作，再进行图乙所示操作，则所测得金属块的密度相对于第(3)步______（选填“偏大”“偏小”或“不变”）。
-
难度：
使用次数：172
入库时间：2020-08-12

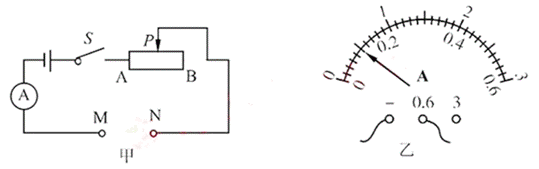

学习了“电阻的测量”后，小华同学设想将电流表改装成可直接测量电阻的仪表，并设计了如图甲所示的电路，M、N是连接待测电阻的接线柱。电流表选定量程为0.6A，电源电压为6V。
(1)闭合开关前，滑动变阻器的滑片P应置于______（选填“A”或“B”）端；
(2)将M、N直接用导线相连，调节滑动变阻器的滑片P，使电流表满偏（示数为0.6A），此时滑动变阻器接入电路的阻值为______Ω， 此后保持滑片P的位置不变；
(3)在M、N之间接入一个电阻，电流表的指针位置如图乙所示，则电流的大小为______A，接入电阻的阻值为______Ω；
(4) 综上可知，若通过电流表的电流为I，M、N之间接入电阻的阻值表达式为R=______（用题目给定量、计算已得量表示，不标注单位）。依据R与I的对应关系，将电流表表盘上的刻度对应改为M、N之间所接电阻的阻值，从而完成将电流表改装成直接测量电阻的仪表。将电流表改装成直接测量电阻的仪表后，仪表盘上的刻度是______（选填 “均匀”或“不均匀”）的。
-
难度：
使用次数：178
入库时间：2020-08-12
为了进一步理解所学知识，朝阳中学物理兴趣小组组装了如图所示的装置。一辆质量为0.3kg的玩具电动小车放置在粗糙水平桌面上，其与桌面间的滑动摩擦力为2N，一根不可伸长的细绳一端固定在小车尾部，另一端依次跨过定滑轮、动滑轮后固定在O点，两滑轮质量都为0.05kg。当小车向右运动，借助细绳、滑轮带动质量为0.2kg的物体以0.1m/s的速度沿竖直方向匀速上升，不计细绳与两滑轮之间的摩擦，不考虑空气阻力，求：
(1)细绳的拉力F；
(2)滑轮组的机械效率η；
(3)玩具电动小车牵引力的功率P。
-
难度：
使用次数：151
入库时间：2020-08-12

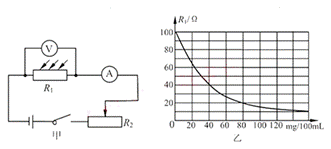

“开车不饮酒，酒后不开车”是每一位司机都必须遵守的交通法规。图甲是气体中酒精浓度测试仪的原理图，电源电压U=12V， R1是气敏电阻，其阻值随气体中酒精浓度的变化规律如图乙所示。气体中酒精浓度大于或等于20小于80mg/100mL为酒驾，大于或等于80mg/100mL为醉驾。测试仪使用前应先调零，即当气体中酒精浓度为0时，调节滑动变阻器R2的滑片，使电压表示数U1=10V，调零后R2的滑片位置保持不变。求：
(1)调零后R2接入电路中的阻值；
(2)当U1=10V时，R1消耗的电功率；
(3)在某次检测中，电流表示数为0.3A，试通过计算分析，判断该司机属于酒驾还是醉驾？
