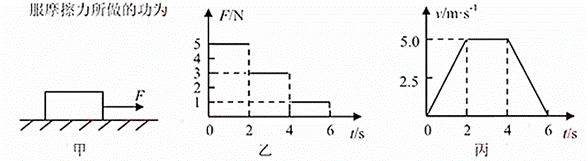

如图甲所示,物体在水平拉力F的作用下由静止沿粗糙水平面向右运动,0~6s内拉力随时间变化的规律如图乙,速度随时间变化的规律如图丙,则在2~4s内,物体克服摩擦力所做的功为( )
A. 10J B. 30J C. 50J D. 80J
如图所示,置于水平地面上的容器中盛有密度为0.8×103kg/m3的液体,质量为0.3kg、边长为5cm的正方体用细绳悬挂在容器上方的位置A,已知正方体底部距液面的高度为0.4m,剪断细绳后该正方体沿竖直方向下落,最终停在容器底部B点,此时液体的深度为0.8m。根据以上信息,下列说法正确的是( )
A. 正方体静止在位置A时拉力的大小为0.3N
B. 正方体在液体中受到的浮力为3N
C. 正方体从开始下落至其底部刚与液面接触的过程中重力做功为2.4J
D. 正方体静止在容器底部B时,水对正方体底面的压力为16N
在安全教育宣传月活动中,学校举办了一次安全用电知识的抢答赛。以下比赛题目中,应回答“对”的是( )
A. 发现有人触电时,应立即切断电源
B. 手机充电结束后,充电器可一直插在通电的插座上
C. 家用电路中的保险装置应安装在零线上
D. 雷雨天气可打伞在开阔地上行走
如图所示,AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体,将它们串联后接入电路中,下列说法正确的是( )
A. AB段电阻大,电流小
B. BC段电阻小,电流小
C. AB段电阻一定大,电流与BC段相等
D. BC段电阻可能大,电流与AB段相等

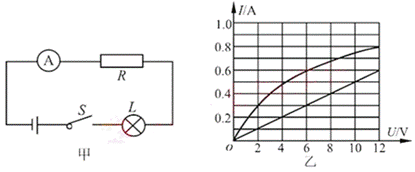

将电阻R和灯泡L接在图甲所示的电路中,电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S,电流表示数为0.3A,则电源电压和电阻R的大小分别是( )
A. 8V 6.67Ω B. 12V 20Ω
C. 8V 20Ω D. 12V 10Ω
