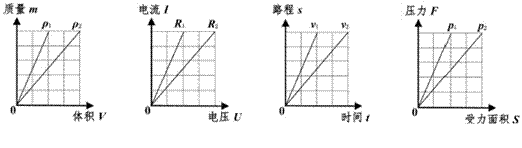

图像法是利用图像这种特殊且形象的工具,表达各科学量之间存在的内在关系或规律的方法。下列从图像中获得的结论正确的是( )
A. ρ1>ρ2 B. R1>R2 C. v1>v2 D. p1>p2
利用如图装置“探究水沸腾时温度变化的特点”
(1)要完成图中实验,需要的测量仪器是温度计和______;
(2)为便于观察实验现象和缩短实验时间,应选用适量40°C左右的水。水沸腾后水面上方冒出的“白气”是水蒸气______( 填物态变化)形成的;
(3)熄灭酒精灯时,不能吹灭,最好盖上______次( 选填“1”或“2”)灯盖,否则下次使用时,可能会发生打不开灯盖的现象。
雪灵儿用一个焦距为10cm的凸透镜探究凸透镜成像规律,实验如下:

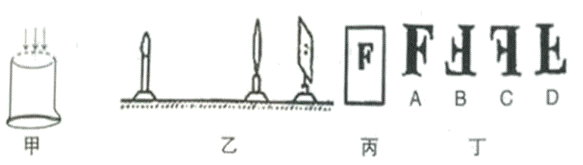

(1)实验前,让平行光束垂直镜面射入倒扣的烧杯中(如图甲),杯中有烟雾,从烟雾中可以观察到凸透镜对光有______(选填“会聚”或“发散”)作用;
(2)实验中蜡烛在原来的位置越烧越短(如图乙),则像在光屏上的位置会______(选填“往下移”、“不变”或“往上移”);
(3)若将印有字母“F”的纸片(图丙)放在离凸透镜6cm的地方,我们能看到的清晰的像是图丁中的______(请填序号)。
小芸同学想了解当滑动变阻器与定值电阻R并联时,调节滑片,定值电阻R两端的电压及电路中的电流怎样改变。

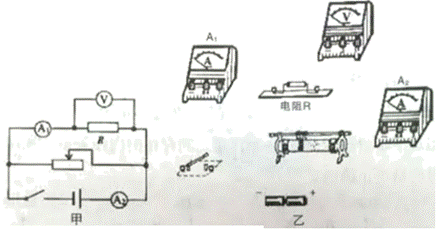

(1)实验电路图如图甲所示,请在图乙中连接对应的实物图______;
(2)此电路不允许滑动变阻器滑片滑到最左端,原因是______。
小宇同学要测量木块的密度。实验器材有:木块、弹簧测力计(0 ~ 5N)、底部固定有滑轮的水槽、细线及足量的水。(ρ水=1.0×103kg/m3)
(1)先用弹簧测力计测木块的重力,如图甲,示数为______N;再用细线绕过滑轮将木块与测力计连接起来,接着往水槽倒入适量的水,使木块浸没在水中,如图乙,木块在水中静止时测力计示数为1.6N,木块的密度为______kg/m3;
(2)小明分析发现,如果把水换成其他液体,测力计的示数就会不同,于是他把测力计的刻度改成相应的密度值,将该装置改装为测量液体密度的“密度计”。原测力计的1.0N刻度处应标注为______kg/m3.
