难度：
使用次数：110
入库时间：2020-08-04如图所示，将底面积为0.02m2的长方体实心铝块放在刻度面板已改装好的台秤上稳定时，台秤示数为27N，已知铝的密度为2.7×103kg/m3．求：
（1）铝块对水平台秤的压强。
（2）如果再把铝块完全浸没在水中静止时，受到的浮力。
-
难度：
使用次数：173
入库时间：2020-08-04

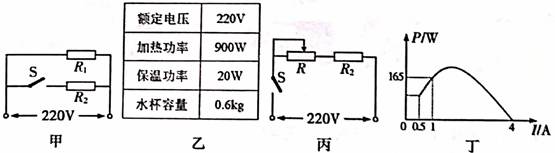

初（17001）班教室里有一款饮水机，其工作电路可简化为如图甲所示的电路。S是温度控制开关，根据饮水机内水杯中水温的变化自动切换加热和保温两种工作状态，R1、R2是加热管的电阻（不考虑阻值受温度变化影响），它的部分技术参数如表所示、试回答下列问题：
（1）S闭合时，饮水机处于 工作状态。R2的阻值是 Ω。
（2）水杯中装满20℃水时，饮水机正常工作，加热多长时间可将水烧开？[水的比热容为4.2×103J/（kg•℃），当时气压设定为1标准大气压，不考虑热损失]
（3）最近一次使用时，加热管R1损坏了，物理兴趣小组的同学们利用电位器（相当于滑动变阻器，以下称为变阻器）设计了如图乙所示的电路来控制加热管R2的发热功率，在老师的指导下进行模拟实验，将滑片从变阻器的一端滑到另一端的过程中，同学们通过实验测量，得出变阻器消耗的电功率P随电流I关系的图象如图丙所示，则：
①求R2的发热功率范围。
②变阻器的最大功率多大？
③简述：这种设计方案有什么不妥之处（指出一种合理的不妥情况即可）。
