如图所示电路中,电源电压为6V,电阻R1的阻值为2Ω,滑动变阻器R2上标有“10Ω 3A”字样,小灯泡L上标有“12V 6W”字样,电流表所选量程为0~3A。
(1)当开关S、S1和S2都闭合时,R2的滑片置于最右端,电流表的示数为0.9A,小灯泡L在5min内产生的热量是 J。
(2)当S闭合,S1和S2都断开时,为了确保电流表测量更准确,本实验中要求电流表指针要达到满偏刻度的(即示数不小于最大量程的
),则R2接入电路的最大阻值是 Ω。
在“探究重力的大小跟质量的关系”的实验中,实验小组的同学们测量了相关数据并记录在如表中:
次数 | 1 | 2 | 3 | 4 | 5 | 6 | … |
质量m/g | 40 | 100 | 160 | 200 | 240 | 300 | … |
重力G/N | 0.4 | 1.4 | ▲ | 2.0 | 2.3 | 3.0 | … |
(1)测量前,要检查弹簧测力计的指针是否指在 上。
(2)第3次测量的弹簧测力计指针指示位置如图甲所示,表中空缺的实验数据“▲”是 N。
(3)根据表中的数据得到如图乙所示的对应点,请画出物体受到重力的大小跟质量关系的图象。
(4)由图象可知,物体所受的重力跟它的质量 。
小李同学为进一步探究液体沸腾规律,设计了如图所示的实验装置。烧杯与试管内分别装入适量的水,甲、乙温度计分别测量烧杯和试管中水的温度。
(1)安装该实验装置的顺序是 (选填“自上而下”或“自下而上”)。
(2)点燃酒精灯时,打开灯帽,可闻到淡淡的酒精味,这是 现象,说明液态酒精发生 (填物态变化名称)。
(3)当甲温度计的示数达到99℃时,烧杯中的水开始沸腾,说明当时大气压可能 (选填“高于”、“低于”或“等于”)1标准大气压。
(4)当乙温度计示数达到99℃后,示数保持不变,但试管中的水始终没有沸腾,其原因是 。
(5)当小李同学在烧杯的水中加入少量的食盐后,发现试管中的水能够沸腾,说明加入食盐后水的沸点 (选填“升高”、“降低”或“不变”)。

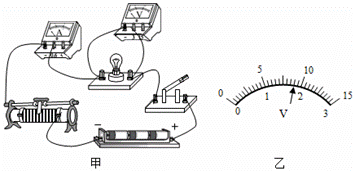

在“测量小灯泡的电功率”实验中,同学们设计了如图甲所示的电路、其中电源由3节干电池组成,小灯泡额定电压为2.5V,滑动变阻器的规格为“50Ω 2A”,电流表和电压表都是学生实验用普通电表且已选择好合适量程。
(1)连接电路时,开关应断开,并将滑片移至滑动变限器的最 端(选填“左”或“右”)。
(2)闭合开关后,发现小灯泡不亮,电流表和电压表都有示数,电路 (选填“有”或“没有”)故障。
(3)某次实验测量中,电压表示数如图乙所示,要使小灯泡正常发光,应将滑片向 (选填“左”或“右”)移动,直至小灯泡正常发光,记下电流表的示数I1和电压表的示数U1。
(4)他们想进一步了解发光二极管的发光情况,于是把电路恢复实验前状态,将小灯泡换成二极管,闭合开关,移动滑片使二极管发光亮度与小灯泡正常发光亮度相当时,记下电流表的示数I2和电压表的示数U2,则U2I2 U1I1(选填“>”、“<”或“=”)。
如图所示,用一个动滑轮使重10N的物体在5s内匀速升高0.2m,绳子自由端所用的拉力F为6N.求:
(1)绳子自由端移动的速度。
(2)拉力F做的功。
