如图所示电路中,电源电压恒为6V,电流表量程为0~0.6A,电压表量程为0~15V,滑动变阻器R2规格为“50Ω 0.5A”。滑片P在中点时,电流表示数为0.2A,电压表示数为5V.下列说法中正确的有( )
A.定值电阻R1为5Ω
B.如果出现电压表示数为6V,可能是R1断路
C.滑动变阻器阻值可调节范围为7Ω~50Ω
D.R2的功率占电路总功率的比值最小时,电流表示数为0.6A
如图所示,当开关S闭合后,弹簧测力计示数变大。请标出水磁体A的下端和通电螺线管B的上端的极性。
如图所示,请补充平面镜的入射光线和透镜的折射光线,完成光路图。
如图所示,在筷子上捆一些棉花(或碎布)做一个“活塞”,用水蘸湿棉花后插入两端开口的塑料管(或竹管)中,就做成了一个“鸟哨”,用嘴吹管的上端可以发出悦耳的哨音。哨音主要是由 振动发出的。要使哨音音调升高,可以 (选填“向上推”或“向下拉”)活塞。

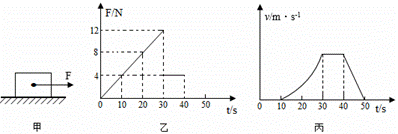

如图甲所示,在水平面上测量木块滑动摩擦力时,作用在木块上的水平拉力F大小随时间t变化情况的图象如图乙所示,木块运动速度v随时间t变化情况的图象如图丙所示。由以上情况可知,木块在 s至 s时间段内动能减小,此时动能转化为 能;木块在第15s时受到的摩擦力为 N。
