如图所示,物体以某一速度v沿斜面匀速下滑。作出该物体所受各力的示意图。
给螺线管通电后,能自由转动的小磁针静止时的指向如图所示。在图中标出电源的“+”“﹣”极、螺线管的N极,并标出螺线管外磁感线的方向。

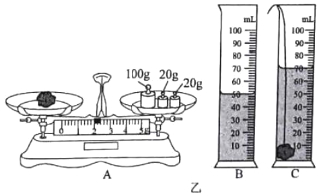

用天平(含砝码)、量筒、水和细线,测量矿石的密度,实验过程如图所示。
(1)在测量矿石质量前,将游码移到0刻线,天平指针指在分度盘的位置如图甲所示,此时应该向 (填“左”或“右”)旋动横梁右端的螺母,直到指针指在分度盘的 。
(2)接下来的实验操作顺序应该是: 、 、 (填写图乙中的标号)。
(3)测量质量时,矿石放在天平左盘,右盘中所放砝码如图A所示,再将游码移动到图示位置时,天平平衡。则矿石的质量为 g。
(4)实验测得该矿石的密度为 kg/m3。
小明用如图所示的实验电路探究“电流与电阻的关系”。
(1)在方框内画出此实验电路图。
(2)连接电路时,开关应处于 状态,连接好电路后,闭合开关前滑动变阻器的滑片P应置于 端。
(3)闭合开关,移动滑动变阻器的滑片P发现:电压表始终无示数,电流表有示数。其原因可能是 (填序号)。
A.滑动变阻器断路
B.电阻R短路
C.电阻R断路
(4)排除故障后,用5Ω的电阻替换R接入电路,闭合开关,调节滑动变阻器,使电压表示数为1.5V时,电流表指针位置如图乙所示,将电流表示数填入表中。
R/Ω | I/A |
5 |
|
10 | 0.15 |
15 | 0.1 |
(5)将5Ω的电阻换成10Ω的电阻后,闭合开关,调节滑动变阻器的滑片P到合适位置时,记录电流数据。此操作中调节滑动变阻器的目的是 。
(6)再将电阻换成15Ω,重复上述操作。
(7)进行多次实验,其目的是为了得到 。
(8)分析表格中的数据可得出结论: 一定时, 。
一根粗细均匀的镍铬合金丝,将其接入电压为6V的电源上,通过的电流为0.3A.求:
(1)这根镍铬合金丝的电阻;
(2)通电1min消耗的电能;
(3)若将这根镍铬合金丝对折后一起接入原电源上,电路中的总电流为多大?
