难度：
使用次数：139
入库时间：2020-08-04如图所示，小灯泡L的额定电压为3.8V，定值电阻R阻值为20Ω，闭合开关，流过R的电流为0.1A，流过L的电流为0.2A。求
(1)此时L的电阻；
(2)L的实际功率；
(3)通电20s，L、R共消耗的电能。
-
难度：
使用次数：142
入库时间：2020-08-04
如图所示a表示垂直于纸面的一根导线，它是闭合电路的一部分，以下选项中能让a在磁场中水平方向左右运动时产生感应电流的有______。
-
难度：
使用次数：125
入库时间：2020-08-04
小明设计的电路图如图甲，小灯泡L1、L2的额定电压分别为2.5V、1.5V。
(1)根据电路图，用笔画线表示导线，把图乙中的实物连接起来______；
(2)电路正确连接后，闭合开关，两灯发光，如图丙电压表V1的示数为______，V2的示数为2.8V，L2是否正常发光______?
(3)小明将L1换成额定电压为2.5V的LED，闭合开关后发现LED亮，而L2不亮；
①小明认为此时L2烧断，他判断是否正确?______依据是______；
②小芳认为L2两端电压不够，将图乙中的电池增至三节，闭合开关，两灯不亮，此时V1、V2的示数均为4.4V，这可能是______烧断（选填“LED”“L2”）。
-
难度：
使用次数：159
入库时间：2020-08-04
据说某电子秤可测液体体积，小明进行以下两个实验，验证这种说法是否真实。

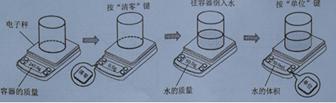

实验一：实验过程如图，质量为50.0g的水，该秤显示的体积为50.0mL；
实验二：质量为50.0g的油，该秤显示的体积也为50.0mL；
结合水､油的密度，小明发现该秤可以测出水的体积，不能测出油的体积；
小明猜想：该电子秤不能测出密度不等于水的液体的体积；
利用该电子秤和某种液体（
且
未知），设计实验验证小明猜想是否正确______（若需要，可补充器材）。写出实验步骤和判断小明猜想是否正确的依据______。
