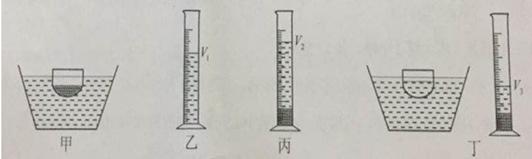

入库时间：2020-08-04受“曹冲称象”的启发，小明在家利用量筒、碗、水盆和足量的水（密度为ρ水）、油性笔等，测量小玻璃珠的密度，如图所示，实验步骤如下（请将步骤④补充完整）：
①如图甲，取一定数量的小玻璃珠放入空碗中，再把碗放入盛有水的水盆中，用油性笔在碗外壁上标记水面的位置；
②如图乙，往量筒内倒入适量的水，记下量筒中水的体积V1；
③如图丙，取出碗中所有的小玻璃珠并放入量筒中，记下小玻璃珠和水的总体积V2；
④如图丁，将量筒中的水慢慢倒入水盆中的空碗内，直到标记处与碗外水面______，记下量筒中小玻璃珠和剩余水的总体积V3。
完成下列填空（选用V1、V2、V3和ρ水，表示以下物理量）：
(1)小玻璃珠的总体积为V=______；
(2)小玻璃珠的总质量为m=______；
(3)小玻璃珠密度的表达式为ρ=______；
(4)在不改变实验方法的前提下，请提出一条提高测量精度的措施：______（示例：在同等容积的情况下换用碗口面积较小的碗）。
-
难度：
使用次数：165
入库时间：2020-08-04

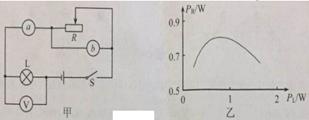

小明家的台灯是通过电位器来调节亮度的。他猜想：台灯变亮时电位器消耗电能的功率会变小，为此他设计了如图甲所示的电路进行探究，已知电源电压为4V并保持不变，电压表（0~3V）2个，电流表（0~0.6A）， 滑动变阻器规格为“20Ω 1A”，小灯泡L标有“2.5V 1.25W”字样（忽略温度对灯丝电阻的影响）。
(1)电路中a是______表，b是______表；
(2)实验中，小灯泡正常发光时电流表的示数为______A；
(3)根据实验数据，绘制出滑动变阻器的由功率PR与小灯泡的电功率PL的关系图像如图乙所示，由图可知：小灯泡的电功率（亮度）变大时，滑动变阻器的电功率______；
(4)假设实验所用的小灯泡能承受的最大电压可以高出其额定电压的
，在确保电路中各元件安全的情况下，移动滑动变阻器的滑片，小灯泡的电功率变化范围是从______W至______W。 -
难度：
使用次数：176
入库时间：2020-08-04
阅读下列短文，回答问题。
热敏电阻温度计

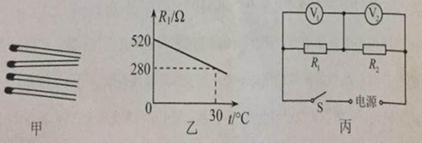

热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化，如图甲所示为某型号热敏电阻的实物图，阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻，利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。
图乙所示为热敏电阻R1的阻值随温度t变化的图像（为方便计算，已将图线作了近似处理）。图丙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60~1.20V之间调节，R2为定值电阻，阻值为100Ω。该电路工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.20V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t。
(1)热敏电阻R1是______（选填“正”或“负”）温度系数热敏电阻。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是______Ω；
(2)测温时，保持R2两端电压为0.20V，R1两端的电压随温度升高而______（选填“变大”、“变小”或“不变”）；
(3)某次测温时，V1表盘上显示的温度是20℃，此时电源电压为______V；
(4)该热敏电阻温度计测量温度的范围为______℃。
