入库时间：2020-08-04如图所示，图甲中电压表的分度值为______V，读数为______V；若使用前出现如图乙所示的情况，则原因是______。
-
难度：
使用次数：170
入库时间：2020-08-04
做“探究电流与电阻的关系”实验时，可供选择的器材有：电压为6V 的电源，电流表（0~0.6A），电压表（0~3V），开关，阻值分别为5Ω、10Ω、15Ω 和20Ω的定值电阻各1个，最大阻值分别为10Ω和50Ω的滑动变阻器各1个，导线若干。

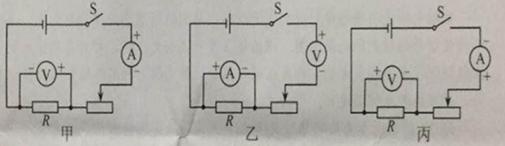

(1)如图所示的实验电路中，正确的是______，应选用最大阻值为______Ω的滑动变阻器；
(2)若按图乙所示电路图连接好电路后，闭合开关，可观察到电流表的指针______（选填“向右”“反向”或“几乎不”偏转；
(3)按正确电路图连接电路，闭合开关，电流表和电压表均有示数，但移动滑动变阻器的滑片时，两表的示数均保持不变，经判断是接线有误，错误可能是______；
(4)纠正错误后，依次更换定值电阻，并控制定值电阻两端电压为2.5V进行实验。请将记录实验数据的表格补充完整。
①
______V。实验序号
1
2
3
4
②______
20
15
10
5
③______
-
难度：
使用次数：161
入库时间：2020-08-04
为了“探究水满腾时温度变化的特点”取0.2kg水进行实验。

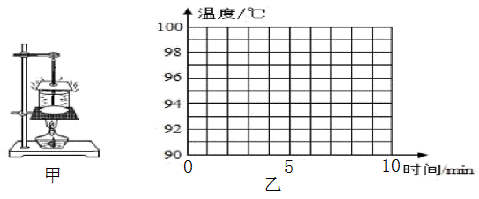

(1)如题图甲所示实验装置的组装顺序应为______（选填 “自下而上”或“自上而下”）；
(2)根据下表中的实验数据，在图乙中画出水的温度随时间变化的图象______；
时间/min
0
1
2
3
4
5
6
7
8
温度/°C
90
92
94
96
98
99
99
99
99
(3)根据以上实验数据可知，水的沸点为______℃。为提高水的沸点，换用火力更大的酒精灯加热，这种做法______（选填“可行”或“不可行”）；
(4)假如酒精灯均匀放热，且释放的热量全部被水吸收，忽略沸腾前水的质量变化以及热量的损耗，从第5 min起1分钟内水吸收的热量是______J。 (
) -
难度：
使用次数：171
入库时间：2020-08-04

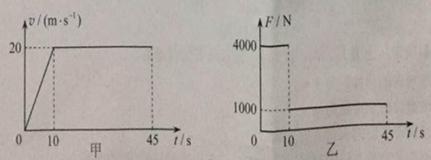

某轿车在平直公路上行驶的45s内，其速度v与时间t、动力F与时间t的关系图像分别如图甲、乙所示。已知前10s轿车运动的路程为100m。求：
(1)前10s轿车运动的平均速度；
(2)轿车在匀速直线运动阶段通过的路程；
(3)动力F做的总功。
-
难度：
使用次数：149
入库时间：2020-08-04

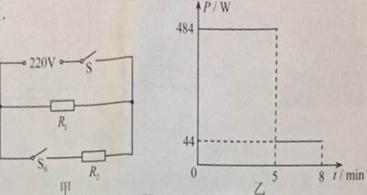

某款电热饮水机具有加热和保温两挡，额定电压为220V。如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：
(1)饮水机处于加热挡阶段消耗的电能：
(2)饮水机处于保温挡时，通过R1的电流；
(3) R2的阻值。
