难度：
使用次数：121
入库时间：2020-08-04在探究电磁铁的实验中，用相同的漆包线和铁钉绕制成电磁铁A和B。闭合开关，移动滑片后，铁钉A和B都能吸住一些大头针，如图所示。经实验发现，磁铁磁化大头针时，仍满足异名磁极相吸引的关系，并且B下方大头针下端为N极。请在图中标出A下方大头针下端的磁极名，并在电源的两端注明+ -极。
-
难度：
使用次数：144
入库时间：2020-08-04

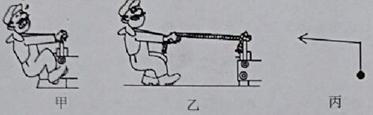

工人用扳手拧一个螺栓，无论怎么使劲拉扳手柄的上端，都没能成功，如图甲所示。于是他想出了一个新点子：在其它条件不变的情况下，取来一根绳子，将绳的一端拴在扳手柄的上端，再次使出浑身力气拉绳的另一端，如图乙所示。可还是没能扳动螺栓，这是为什么呢?请完成：
(1)在丙图的示意图中，螺栓中心为支点，画出绳端拉力的力臂；
(2)简要说明用绳也拉不动的原因。
-
难度：
使用次数：144
入库时间：2020-08-04
如图所示，在一池泥塘里试验，发现质量为5kg、底面积为0.01m2的B石块竖直地轻放在软泥中，刚好被承载住。求：
(1)若将石块B抬高0.6m，对它至少应做多少功？（不计泥重、摩擦等因素的影响）
(2)一位质量为60kg的人，要想在这种软泥中不陷落，应踩在面积至少为多大的木板上？（木板重以50N计算）
-
难度：
使用次数：129
入库时间：2020-08-04

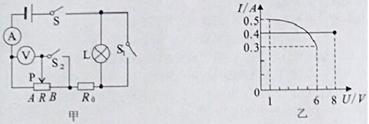

如图甲所示，电源电压保持12V不变，R0为定值电阻，电压表量程为0~15V，电流表量程为0~0.6A。第一次只闭合开关S、S1，将滑片P从B端移动到A端，第二次只闭合开关S、S2，将滑片P从B端逐步向A端移动，直至白炽灯L正常发光。根据实验过程中测量的数据，绘制电流表与电压表示数的关系图像如图乙所示。求：
(1)滑动变阻器两端AB间的电阻值；
(2)在闭合开关S、S2时，白炽灯L正常工作1min消耗的电能是多少?
(3)在整个过程中且电路安全条件下，R0功率的变化范围。
