难度：
使用次数：103
入库时间：2020-08-04如图所示，有斜面长为l、高为h的斜坡和物块等器材，同学们一起探究使用斜面这种简单机械是否省功，应测量的数值有物块重G、斜面高h、______和斜面长l。
-
难度：
使用次数：137
入库时间：2020-08-04

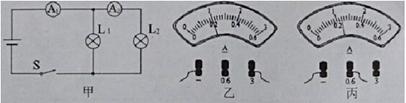

在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。
(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）；
(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；
(3)通过L1、L2的电流分别是______A、______A。
-
难度：
使用次数：123
入库时间：2020-08-04
如图，在做“探究电流与电压、电阻的关系”实验中，采用了6V蓄电池、最大阻值为50Ω的滑动变阻器､电流表和电压表等器材。
(1)在研究电流与电压的关系实验时，一般是连接同一电阻R1，通过适当______来改变R1两端的电压；
(2)在研究电流与电阻的关系实验时，当用10Ω的电阻连接在电路AB间测得电压为2V后，断开开关，用20Ω的电阻替换AB间的R1，然后闭合开关，应将滑片向______ （选填a、b、或下）端移动，直到看到______时，才能读出所需电表的示数。
-
难度：
使用次数：162
入库时间：2020-08-04
在探究电路的实验中，几个小伙伴将电阻R、标有“2.5V”字样的小灯泡L和滑动变阻器串联接入电路，并把变阻器的滑片移到了连入阻值最大端，电源为6V稳压直流输出，如图所示。请完成下列问题：
实验次数
电阻两端电压U1/V
灯两端电压U2/V
电流I/A
小灯泡亮度
1
1.0
0.5
0.10
不亮
2
2.2
1.5
0.22
偏暗
3
2.8
2.5
0.28
正常
4
3.0
2.8
0.30
极亮
(1)如果用电压表分别测量R与L的电压，请用笔面线将电路连接完整______；
(2)闭合开关，移动变阻器的滑片，记录4组测量数据在表格中。分析U2与I的值，可发现的实验结论是：①小灯泡的电阻是变化的，当通过电流增大使灯丝的温度升高时其电阻会变______；②小灯泡的亮度决定于______；（选填代号：A.通过灯的电流、B.灯两端的电压、C.灯的实际功率）
(3)通过大量的实验研究，我们必须养成一定的科学态度。比如，通过移动变阻器的滑片，获得多次实验数据很重要；小敏认为对于灯泡的意义是便于求出平均功率达到减小测量误差的目的。你对小敏此观点的评价是______。（需说明理由）
-
难度：
使用次数：178
入库时间：2020-08-04
有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。请把平面镜C画到合适的位置，并完成由B看到A的光路（只需在图中画出一条光的完整路径）。
