难度：
使用次数：158
入库时间：2020-08-04如图所示，是探究质量为m1的水沸腾时温度随时间变化的图象，现用质量为m2（m2>m1）的水重复该实验（其他条件不变）。请在该图中画出质量为m2的水沸腾时温度随时间变化的图像。
-
难度：
使用次数：178
入库时间：2020-08-04
物理创新小组在某次实践活动中，采集了一块矿石（矿石不吸水），想测出矿石的密度。
(1)在测量体积之前，要观察量筒的______；

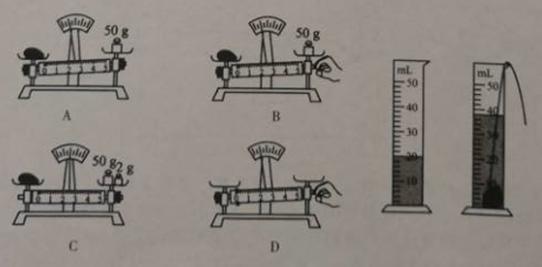

(2)测量过程的情景如下图，其中测质量时有一处操作有误，那么正确且合理测量质量的操作顺序为______；根据所测的数据，算出矿石的密度为______g/cm3（保留一位小数即可）。
-
难度：
使用次数：147
入库时间：2020-08-04
在“探究浮力的大小跟排开液体所受重力的关系”实验中，小芳设计的实验步骤如图所示，按照A、B、C、D的顺序进行测量。小华认为，为了减小实验误差，可以进一步优化实验步骤，他将A、B、C、D重新排序。你认为小华的测量顺序应该是______，此实验得出的结论是______。
-
难度：
使用次数：163
入库时间：2020-08-04
如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置。甲、乙是完全相同的密闭容器，里面密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，闭合开关前，A、B两U形管内液面相平。
(1)实验中，乙容器外部的电阻的作用是为了使左右容器内导体的______不相等；
(2)由于电流产生的热量不易直接测量，因此在实验中是通过观察U形管中液面高度的变化来显示甲、乙容器内空气温度的变化，这里采用的物理研究方法是______；
(3)通过对比观察，______（选填“甲”或“乙”）容器中导体的电阻产生的热量较多。由此可知，在电阻和通电时间相同时，电流越______导体产生的热量越多。
-
难度：
使用次数：191
入库时间：2020-08-04
如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω 1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。求：
(1)小灯泡的电阻；
(2)小灯泡正常发光时，滑动变阻器的功率；
(3)在保证所有电路元件安全的前提下，滑动变阻器的取值范围。
