难度：
使用次数：123
入库时间：2020-08-04小明在探究“电流与电阻的关系”实验时，选取了如下器材：电源（电压恒为6V ）、定值电阻（5Ω、10Ω、 15Ω、20Ω的各一个 ）、滑动变阻器标有“30Ω 2A"、 电流表、电压表、开关、导线若干。
(1)要探究“电流与电阻的关系”，必须改变接入电路的定值电阻阻值大小，通过调节滑动变阻器接入电路的阻值来控制定值电阻两端的_____不变，测量并记录不同电阻所对应的电流。
(2)按电路图正确连接电路，闭合开关前，应将滑动变阻器的滑片移到____（ 选填“阻值最小”或“阻值最大”）端；闭合开关后，发现电压表有示数，电流表无示数。经检查，电流表、电压表连接无误，则电路存在故障可能是_____（ 选填“开关断路”、“定值电阻断路”或“滑动变阻器断路”）。
(3)排除故障后，小明首先将5Ω的定值电阻接入电路，调节滑动变阻器的滑片，使定值电阻两端的电压控制值为2V，再将定值电阻由5Ω换成10Ω后，接下来应将滑动变阻器的滑片向____（ 选填“靠近”或“远离”）滑动变阻器接入电路的下接线柱方向移动，使电压表示数仍为2V；当把15Ω的定值电阻换成20Ω的定值电阻进行第四次实验时，无论怎样调节滑动变阻器的滑片，电压表示数都超过2V。若仍想成功完成第四次实验，在不更换现有电源和滑动变阻器的前提下，应重新设置定值电阻两端的控制电压的最小值为_______V。
(4)小明完成实验，分析记录的实验数据后，得出的结论是_________。
-
难度：
使用次数：194
入库时间：2020-08-04

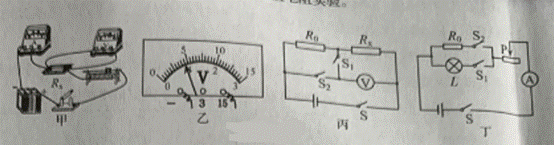

小明用图甲所示的电路，做伏安法测定值电阻实验。
(1)按图甲连接电路，闭合开关，调节滑动变阻器滑片后，电流表示数为0.3A，此时电压表的示数如图乙所示，则定值电阻
的阻值为_________Ω；(2)为了使测量结果更准确，小明进行了多次测量，记录了每次测量中电压表和电流表的数值，计算出每次测量所对应的
的阻值，再求的________；(3)小明又设计了另一种测量电阻
的方案，电路图如图丙所示，电路中定值电阻
的阻值已知，电源电压未知。请你完善下列相关操作步骤，并写出电阻的表达式；①断开
，闭合S、
，用电压表测______两端电压， 读出电压表示数为
；②_____________（填各开关的状态），用电压表测
两端电压，读出电压表示数为
；③电阻
的阻值表达式为
________（用、、表示）。(4)小明在完成实验后，利用图丁所示的电路，测出了额定电流为
的小灯泡L的额定功率。电路中定值电阻的阻值已知，电源电压和滑动变阻器的最大阻值未知。请你完善下列相关操作步骤，并写出小灯泡L的额定功率的表达式。①断开
，闭合S、
，调节滑动变阻器的滑片，使电流表示数为_______，小灯泡L正常发光；②断开
，闭合S、，_______，读出电流表示数为
；③断开
，闭合S、，调节滑片至最左端，读出电流表示数为
；④小灯泡的额定功率的表达式为
________（用、、、表示）。
