入库时间：2020-08-04如图，电源电压不变，小灯泡L上标有“6V 6W”字样（灯丝电阻不变）。定值电阻R1的阻值为10Ω，R2为滑动变阻器。
(1)当开关S1、S2、S3都闭合时，小灯泡L正常发光，求此时电流表的示数。
(2)断开开关S1和S3，闭合开关S2，当滑动变阻器的滑片调至阻值最大时，电压表示数为1.5V，求R2的最大阻值。
(3)当电路中有电阻或小灯泡工作时，求整个电路的最小电功率。
-
难度：
使用次数：103
入库时间：2020-08-04
小明进行探究“固体熔化时温度的变化规律”和“水沸腾时温度变化的特点”的实验。
(1)组装实验器材时，图甲和图乙两套实验装置器材的组装顺序都是由下至上，这样做的目的是使酒精灯用________；
(2)小明用图甲实验装置探究“海波熔化时温度的变化规律”的实验，采取“水浴法”对试管中的海波加热，这种加热方法的好处是使试管中的海波________；
(3)人教版八年级上册物理教科书在探究“固体熔化时温度的变化规律”实验中完整展示了探究实验要经历的七个探究要素。请把下列五个探究要素按照探究实验过程的顺序正确排序______（ 只填字母）；
A．设计实验 B．猜想与假设 C．评估 D．分析与论证 E．进行实验与收集证据
(4)如图乙，小明探究“水沸腾时温度变化的特点”的实验装置中，中心有孔的纸板，除了有固定温度计的作用，还有______的作用，从而缩短加热时间使水尽快沸腾。
(5)如图丙，小明完成实验后，根据所记录的实验数据，绘制了水在加热过程中温度与时间的图象，图中____（选填 “AB”、 “BC” 或“CD”）段图象是错误的，原因是__________。
-
难度：
使用次数：179
入库时间：2020-08-04

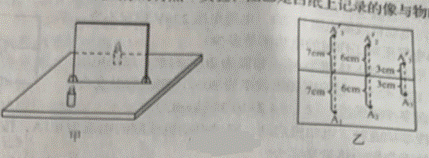

如图甲是探究“平面镜成像的特点”实验，图乙是白纸上记录的像与物的位置关系。
(1)实验时为了便于在桌面上确定像的位置，玻璃板必须_______放置在水平桌面上。
(2)当将蜡烛放在A1点时，可在A'1位置放置光屏来验证平面镜成像是_______像。
(3)当把蜡烛放在A2点时，在A'2位置观察到了它的像。若在A'2和玻璃板之间放上一个与玻璃板等大的黑色不透明纸板，从玻璃板前方______（选填“仍能”或“不能"）观察到蜡烛的像，说明平面镜成的像是由光的_______形成的。
(4)将蜡烛放在A3点完成实验后，将玻璃板前的蜡烛沿A'3A3直线向远离玻璃板方向移动2cm，此时像与蜡烛之间的距离为_______cm，像的大小_____（选填“变大”、“变小”或“不变”）
-
难度：
使用次数：194
入库时间：2020-08-04

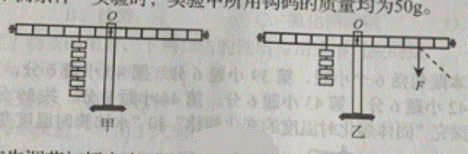

在“探究杠杆平衡条件”实验时，实验中所用钩码的质量均为50g。
(1)实验前，应先调节杠杆在水平位置平衡。若向右调节杠杆两端的_______时，可使杠杆在水平位置平衡，则调节前，杠杆____（选填 “左”或“右”）端偏低；
(2)如图甲，当在杠杆左侧第2格处挂6个钩码，在右侧第3格处挂____个钩码（图中右侧钩码未画出）的时候，杠杆在水平位置平衡。此时，若将杠杆左右两侧所挂的钩码各向远离支点O的方向移动1个格，则杠杆_____（ 选填“左”或“右”）端将下降；
(3)如图乙，当在杠杆左侧第2格处挂4个钩码，在杠杆的右侧用竖直向下的拉力F作用时，杠杆在水平位置平衡。若使杠杆继续在水平位置保持平衡，将拉力方向旋转到图中虚线位置时，拉力F的力臂将_____， 拉力F的大小将______（两空都选填“变大”、“变小”或“不变”）。
-
难度：
使用次数：107
入库时间：2020-08-04

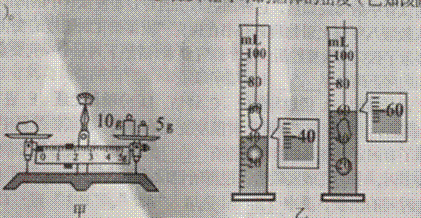

小明用天平和量筒测量一个外形不规则且不溶于水的固体的密度（已知该固体的密度小于水的密度）。
(1)测量过程如下：
①将天平放在水平桌面上，把游码调至标尺左端的零刻度线处，调节平衡螺母，使指针指在分度盘的_______，天平平衡。
②把该固体放在天平左盘，平衡时右盘砝码和游码在标尺上的位置如图甲所示，该固体的质量为_____g。
③用量筒测该固体的体积时，用细线将小金属球绑在固体下方（具体测量过程如图乙所示）。该固体的体积为_____cm3。
④该固体的密度为________kg/m3。
(2)实验结束后，小明没有利用天平和量筒，用弹簧测力计，细线、烧杯和足量的水又测出了小金属球的密度，具体过程如下：
①用细线系着小金属球，将其挂在弹簧测力计下，测出小金属球的重力G；
②在烧杯中装入适量的水，将挂在测力计下的小金属球完全浸没在水中（小金属球没有碰到烧杯底和侧壁），读出弹簧测力计示数F；
③该小金属球的体积V小金属球=______（用字母表示，水的密度为ρ水）；
④该小金属球的密度ρ小金属球=_______（用字母表示，水的密度为ρ水）。
