难度：
使用次数：145

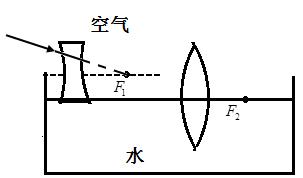

入库时间：2020-08-04如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为
，凸透镜的焦点为
，一条光线经凹透镜（该光线的延长线过凹透镜的虚焦点F1）折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。
-
难度：
使用次数：189
入库时间：2020-08-04
如图，O点是轻质杠杆AOB的支点，杠杆上的C点受到阻力F2的作用。若使杠杆在图中所示位置静止，请在杠杆上画出所要施加的最小动力F1的示意图，并画出动力臂l1和阻力臂l2。
-
难度：
使用次数：188
入库时间：2020-08-04
如图，用笔画线代替导线将图中实物连接起来。要求：闭合开关后，使电磁铁的右端为N极，并且当滑动变阻器的滑片P向右移动时，电磁铁的磁性增强。
-
难度：
使用次数：50
入库时间：2020-08-04
以汽油为燃料的某品牌卡丁车额定功率为23kW，其满载时的质量为640kg， 轮胎与沙滩接触的总面积为0.32m2。它在水平沙滩上匀速直线运动5min，行驶了3km。求：
(1)当卡丁车满载并静止在水平沙滩上时，它对沙滩的压强为多大？
(2)此次行驶中，卡丁车运动的速度和受到的水平阻力各是多少？
(3)若卡丁车的汽油机效率为25%，此次行驶中，卡丁车需要燃烧汽油的质量是多少千克？（g取10N/kg，q汽油=4.6×107J/kg）
-
难度：
使用次数：194
入库时间：2020-08-04
如图是某品牌足浴盆工作时的简化电路，它有加热功能和按摩功能。加热电阻的阻值为48.4Ω，电动机线圈电阻为2Ω，电源电压220V稳定不变。求：
(1)加热电阻正常工作时的电功率是多少？
(2)在足浴盆中加入体积为4L、初温为
的水，加热电阻正常工作420s，它的电加热效率为80%，则水的温度会升高到多少摄氏度？ (
)(3)启动按摩功能时，电动机启动，通过电动机线圈的电流为0.1A，按摩10min，电动机线圈产生的热量是多少？
